十五天学会Autodesk Inventor系列(五)：平面命令教程

众所周知，Autocad是一款用于二维 绘图 、详细绘制、设计文档和基本三维设计，现已经成为国际上广为流行的绘图工具。Autodesk Inventor软件也是美国AutoDesk公司推出的三维可视化实体模拟软件。因为很多人都熟悉Autocad，所以再学习Inventor，就更易于上手，当学会后，触类旁通，其他画图软件也会很快学会。

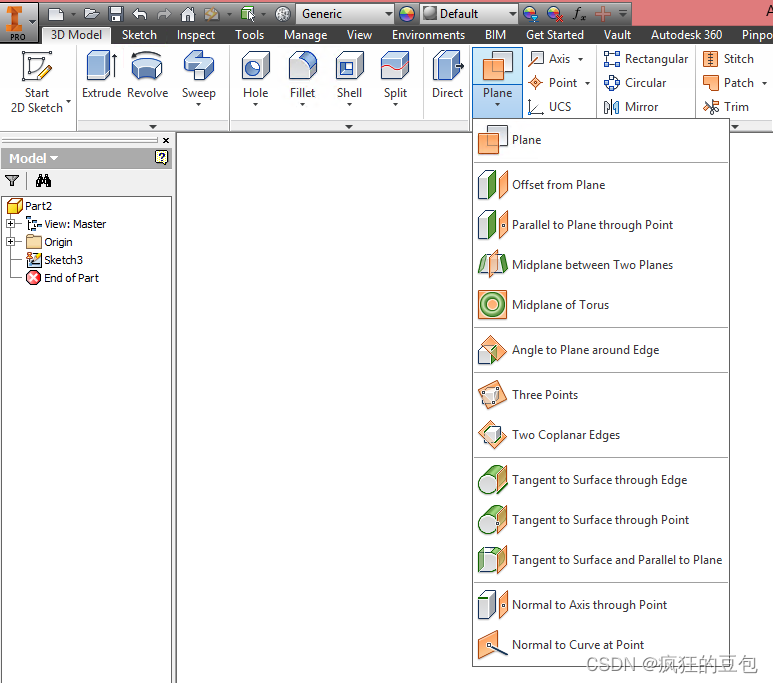

本章开始，我们一起看一下Inventor的平面命令，就是下图中的"plane"，为什么要把它单独拿出来作为一章讲解，因为三维绘图的操作方式，就是在各种“面”上操作，补充或 分割 零件。而且零件图的图形不是单一的，由不同的结构组成。有些可以很快的选择面，有些却要通过“面”命令来操作。

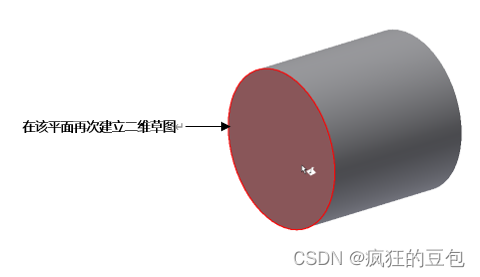

比如下图中的圆柱体，左右两个圆面容易实现二维草图，正如前文介绍，点击“开始二维草图”，点击需要绘制草图的“面”。

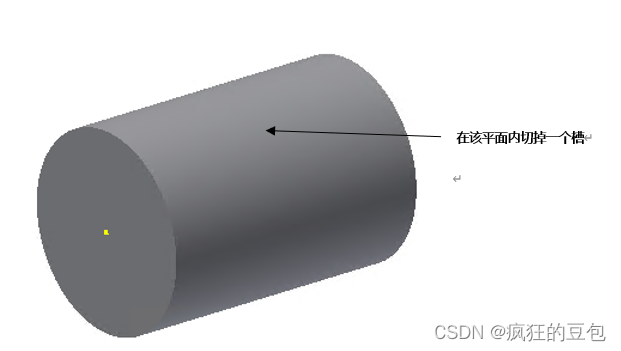

比如想在圆柱体的侧面，抠出一个槽，此时界面就不能选择，此时就需要借助上面的“面”的命令。

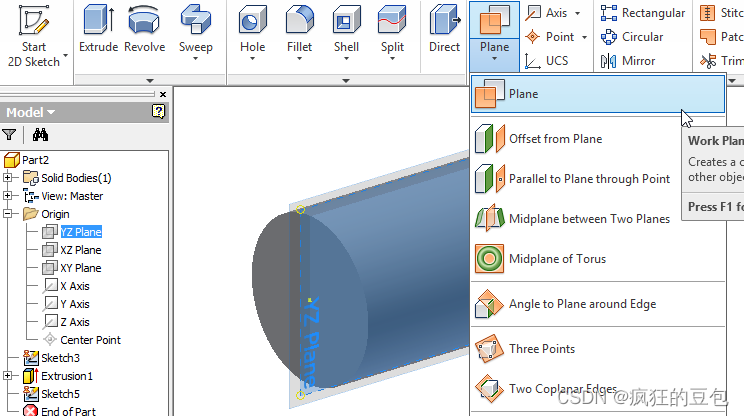

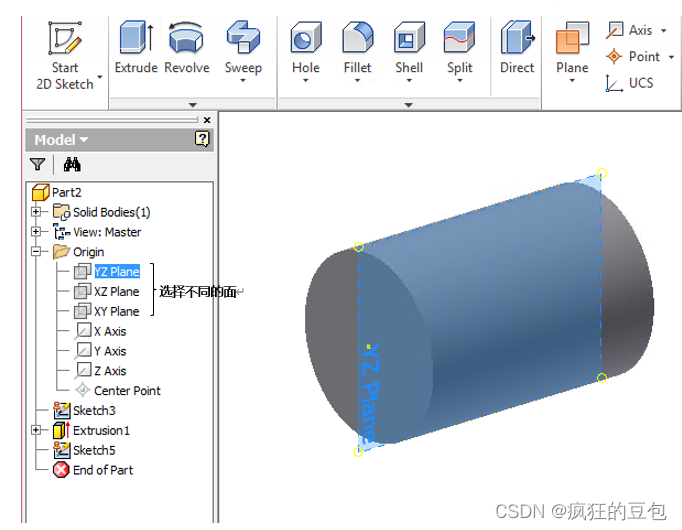

首先点开左面浏览器中的“原点”，列表下可以看到不同的界面和轴，点击“YZ 界面”，可以看到与操作面平行的一个界面，此时把“YZ界面”平移到外边，与圆柱体侧面相切，这样便于操作。(可根据实际情况选择)。

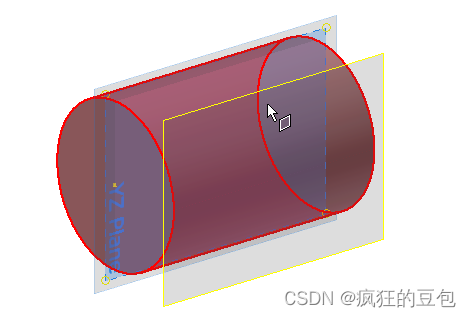

在这里介绍两种平移界面的方法，第一种，点击“界面”组合中的“界面”命令，移动YZ界面，软件自动与侧面相切。

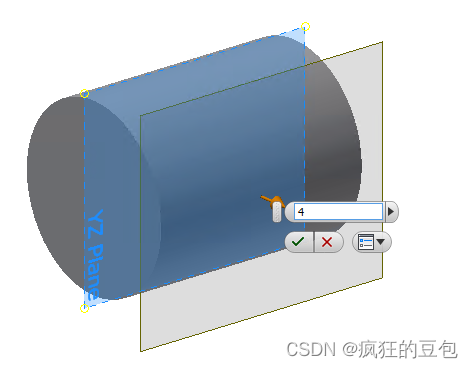

第二种方法，点击“界面”组合中的“移动界面”命令，输入4mm(圆的半径)， 可以看到界面已平移到与侧面相切。

如何抠出凹槽？

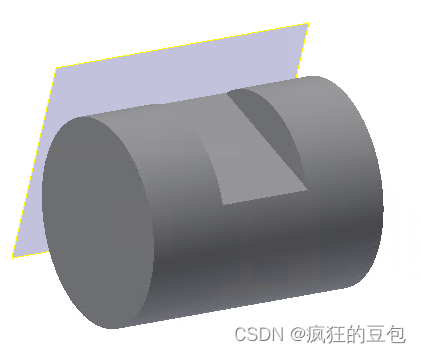

点击开始二维草图，选择平移后的界面，在界面上画出一个矩形，然后通过拉伸命令，就可以实现。

平移后会在浏览器栏记录一个界面，可选择隐藏。

本章主要介绍了如何使用“平面”命令。虽然只介绍了两个命令，但对于初学者已够用。本章到此结束，感兴趣的朋友们请继续跟随节奏开始Inventor学习之旅吧！
