Abaqus应力云图生成与结果判读

这是无法显示应力图？

1分钟内能确认的3个检查点

• 检查你是否正确打开了 .odb 文件。
• 确认你是否选择了正确的应力变量。
• 确保你的分析步和帧已经包含应力输出。

具体改哪里

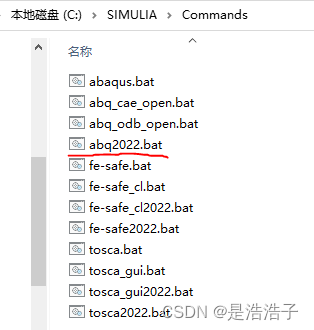

• 打开 Abaqus/CAE 或独立 Viewer，选择 File > Open 打开 .odb 文件。
• 进入 Visualization 模块，点击 Result > Field Output。
• 在弹出的窗口中，根据需要选择 S（应力张量）、S11、S22、S33 或 Mises（等效应力）等应力变量。
• Step/Frame 面板切换到包含应力输出的分析步和时间帧。

一个容易漏的细节

• 注意选择正确的输出位置，为 NODAL（节点平均后显示云图）或 INTEGRATION POINT（积分点原始值）。

改完什么样算正常

• 在切换到正确的变量和时间帧后，模型应显示彩色应力云图，并能探针查询到具体数值。

2个延伸问题

• 为什么我的应力云图颜色很浅或者没有颜色？
• 如何在应力云图上显示应力方向箭头？

深挖内容质量：专家高手提醒

底层原理

• 在 Abaqus 中，应力是对有限元模型进行求解得到的。求解器计算的是积分点应力，插值方法得到节点处的应力值，这些值用于生成应力云图。
• 应力云图的颜色表示应力的大小，色带进行颜色映射。颜色的深浅代表应力的大小，颜色越深，应力值越大。
• 应力云图上的每个颜色块对应于模型中的一个节点或单元，颜色块的中心表示该点或单元的平均应力值。

扩展参考维度

• 查看不同类型单元的应力：了解不同类型单元（如实体单元、壳单元、梁单元）的应力计算方法和云图显示差异。
• 分析应力集中：研究应力集中现象及其对结构性能的影响，如何在应力云图中识别和评估应力集中。
• 材料属性对应力的影响：探讨不同材料属性（如弹性模量、泊松比）对计算结果和应力云图的影响。
• 后处理和可视化技巧：学习高级后处理技巧，如动画、切片、路径查询等，以更全面地分析应力分布。
