Abaqus曲线数据导出与图表生成

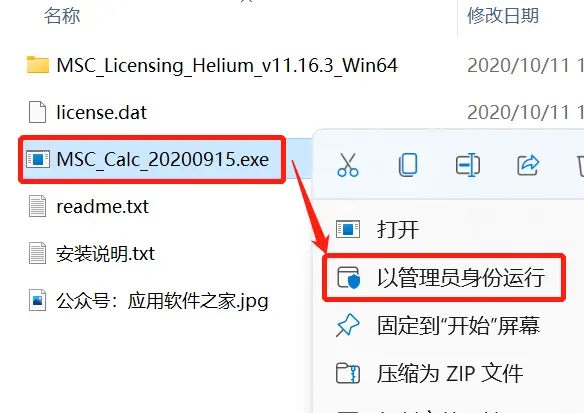

这是端口被占用，不是授权不够

为什么你的Abaqus导出曲线和图片总是不清晰？

• 确认检查点：
• 确认Abaqus软件已正确安装并更新到最新版本。
• 检查你的计算机系统是否有足够的内存和处理器资源。
• 确认打印机或导出功能没有被其他程序占用。

• 具体修改步骤：
• 进入“Visualization”模块，选择“File” > “Print”。
• 取消“256色”选项，并设置高分辨率（最高4096px）以获取高清图片。
• 提前将背景改为纯色（如白色），避免默认渐变干扰。

• 容易忽略的细节：
• 确保在“Viewport Background”中选择了“Solid”并指定了颜色（论文常用白色）。
• 在“Viewport” > “Viewport Annotation Options”中关闭不需要的坐标轴、标题、图例边框等注释。

• 修改后的正常状态：

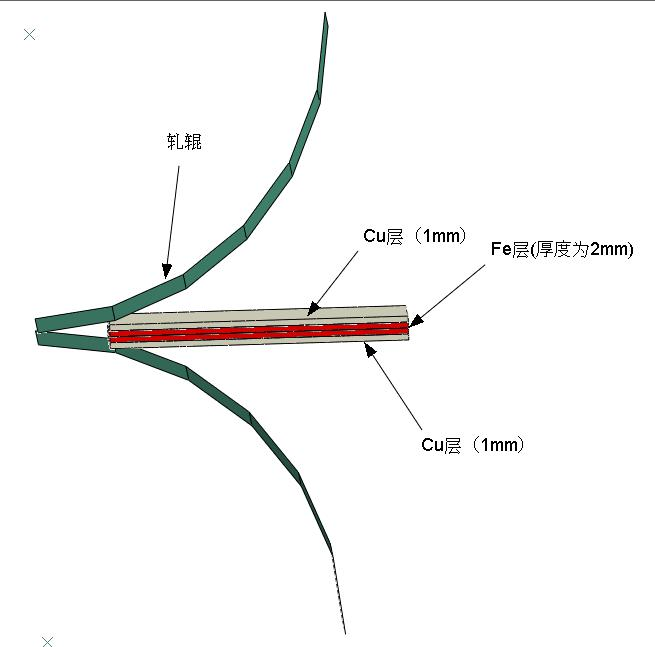

• 导出的图片应具有清晰的线条和文字，且无色块或像素化现象。
• 导出的曲线图应无锯齿状线条，数据点清晰可见。

• 延伸问题：
• 为什么我的图片背景是渐变的？
• 如何批量导出多个曲线或图片？

专家高手提醒：

• 深挖内容质量：
• 确保在导出前已经优化了视图环境，如调整视图比例、隐藏不必要的注释等。

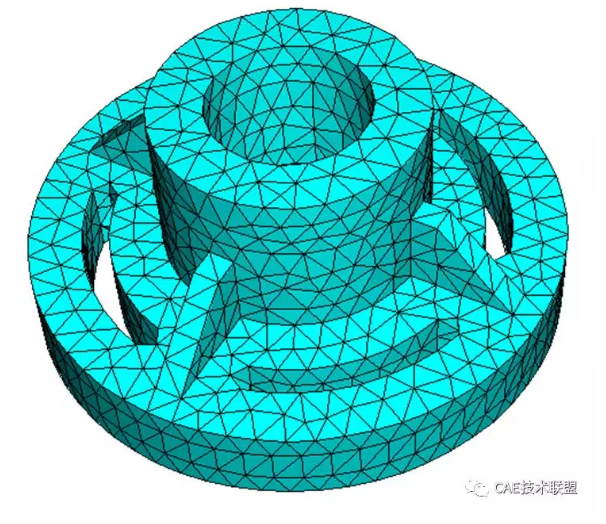

• 在导出前，使用“Option” > “Common Plot Options”取消勾选“Edges”以隐藏网格线。
• 调整图例字体大小至合适比例，确保可读性。

• 批量/自动化导出：
• 若需批量处理或多帧序列，在CAE命令行或脚本模块运行Python脚本实现序列导出。
• 结合session.viewports动态切换视角或隐藏特定部件，提高导出效率。

• 注意事项：
• 不要使用截图工具，直接截图分辨率受屏幕限制，必须“File” > “Print”功能渲染输出。
• 格式选择方面，论文推荐使用PNG（无损）或TIFF，避免JPEG（有损压缩）。
• 若需透明底，脚本中设transparentBackground=ON且格式为PNG。

• Abaqus导出曲线图：
• 在“Visualization”模块创建XY数据，使用Report/插件导出数值或Print导出图片。
• 生成XY曲线时，注意选择正确的来源（如ODB Field Output或Operate on XY data）。

• 批量处理：
• 大量ODB文件使用Python脚本调用odbAccess和xyData接口自动化提取，避免手动操作。
