Abaqus结果云图旋转九十度及显示方向调整

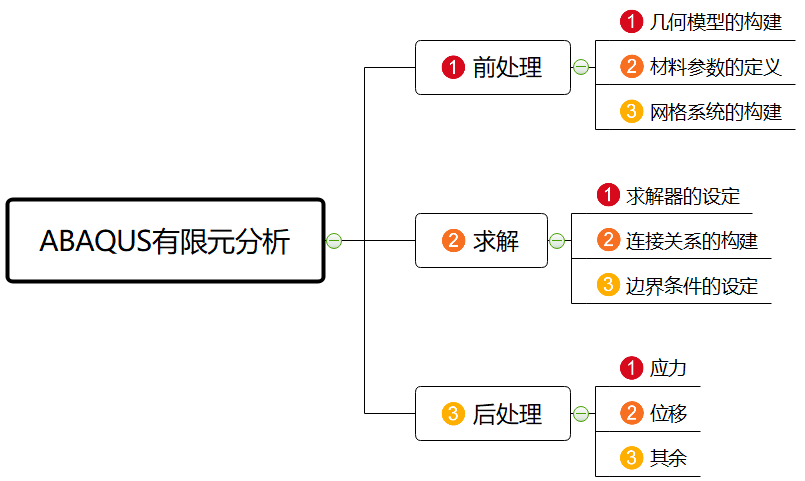

技术操作手册：Abaqus云图旋转九十度

故障场景与适用环境

操作前置检查

• 确保Abaqus/CAE软件已启动并打开相应的 odb 结果文件。
• 确认当前处于 Visualization 模块。
• 确保你有足够的权限进行视图操作。

核心执行步骤

• 进入 Visualization 模块：点击菜单栏的 "Visualization"。
• 选择结果文件：在弹出的窗口中选择你的 odb 结果文件，点击 "Open"。
• 手动交互旋转：
• 按住 "Ctrl+Alt+鼠标左键" 并拖动鼠标，即可自由旋转视图。
• 或者直接按住鼠标中键并拖动鼠标进行旋转。
• 精确角度旋转：
• 点击菜单栏的 "View"。
• 选择 "Specify" 或 "Orientation"。
• 在弹出的对话框中输入旋转角度， "90"。
• 选择 "Increment About Model Axes" 以相对当前视角旋转。
• 点击 "OK" 完成旋转。
• 坐标系变换：
• 点击菜单栏的 "Tools"。
• 选择 "Coordinate System"。
• 点击 "Create"。

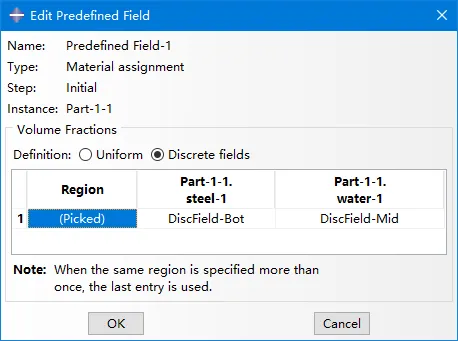

• 在弹出的对话框中定义局部坐标系。
• 进入 "Result"。
• 点击 "Options"。
• 在 "Transformation" 标签页中选择 "User-specified"。
• 指定你刚刚创建的局部坐标系。
• 云图分量将随之重算显示。

预期正常反馈

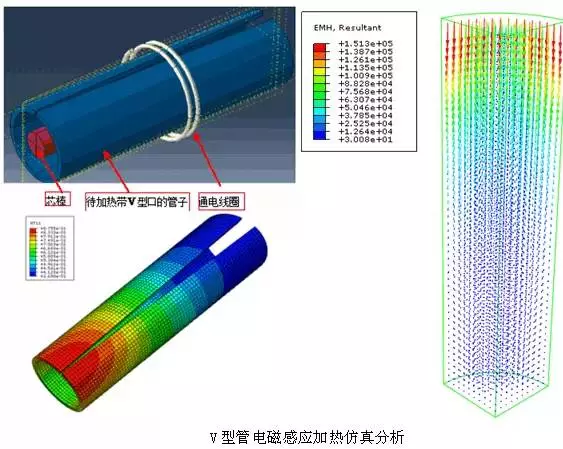

• 视图将指定的角度旋转，云图显示方向改变。
• 如果进行了坐标系变换，云图中的应力或应变数值方向将根据新坐标系进行重算。

常见报错与排查

• 报错代码：无法打开 odb 文件
• 排查思路：检查 odb 文件是否损坏或路径是否正确。
• 解决指令：重新下载 odb 文件或检查文件路径。

• 报错代码：坐标系创建失败
• 排查思路：检查坐标系定义是否正确，坐标轴方向是否合理。
• 解决指令：重新定义坐标系，确保坐标轴方向正确。

• 报错代码：无法进行视图旋转
• 排查思路：检查是否处于 Visualization 模块，以及 odb 文件是否已打开。
• 解决指令：确认当前模块和文件状态，重新尝试旋转操作。

避坑指南

• 警告：在进行坐标系变换前，请确保理解坐标系变换对云图数值方向的影响。
• 警告：不要在旋转操作中松开鼠标按键，否则可能导致视图混乱。
• 警告：在创建局部坐标系时，务必确保坐标轴方向与你的分析意图一致。
