Abaqus约束体系：tie/焊缝/轴约束与过度约束诊断

技术文章：深入解析Abaqus中的约束设置与应用

引言

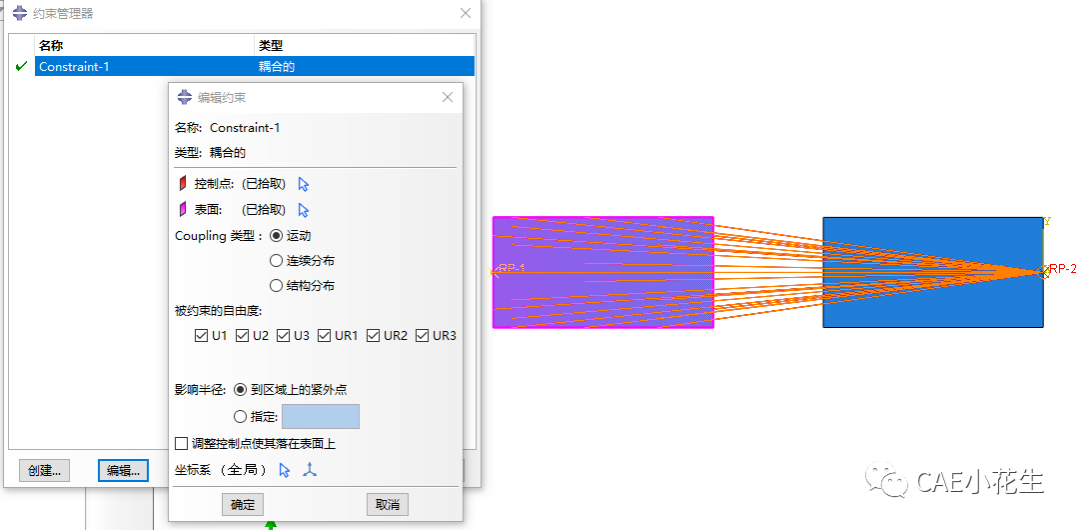

一、Abaqus耦合约束

• 运动关联：参考点与从属节点区域建立运动关联，实现力或位移的传递。
• 载荷传递：在静力分析中，参考点施加集中力或力矩，传递到耦合区域。
• 刚体模拟：将结构部分节点耦合到参考点，减少计算自由度。

常见类型与设置

• 运动学耦合：适用于刚性连接。
• 分布耦合：适用于柔性连接或载荷施加。
• 连续耦合：用于实体单元与参考点之间的耦合。

注意事项与收敛性

• 避免过约束：防止自由度冲突，引发求解不收敛。
• 参考点位置：设置在力学合理位置，避免应力集中。
• 网格协调性：保证节点分布合理，确保载荷传递平滑。

二、Abaqus绑定约束

• 模型几何问题：确保顶点相交或接近，使用工具精确调整位置。
• 部件选择错误：仔细检查所选部件和顶点，重新选择正确的顶点。
• 约束创建步骤错误：确保正确步骤操作，选择“工具”菜单下的“创建”选项，选择“约束”下的“绑定”。
• 软件版本或Bug问题：更新到最新版本，检查官方论坛或联系技术支持。
• 文件损坏或格式问题：重新导入或创建模型文件，使用备份功能恢复。
• 视图或界面问题：确保视图设置正确，检查视觉效果影响。

三、Abaqus焊缝约束

• 防止刚体位移原则：消除六个自由度的刚体运动，采用对称约束或局部固定。
• 避免过约束：参考实验工况，采用弹性支撑或多点约束模拟夹具。
• 耦合约束的应用：使用运动耦合或分布耦合模拟刚性连接或力/力矩传递。

常见设置方法与工具

• 手动定义边界条件：根据焊接顺序，在不同分析步中激活或抑制约束。
• 使用AWI插件：自动设置焊接仿真流程，包括自动生成焊缝路径、定义生死单元及施加默认的边界条件。

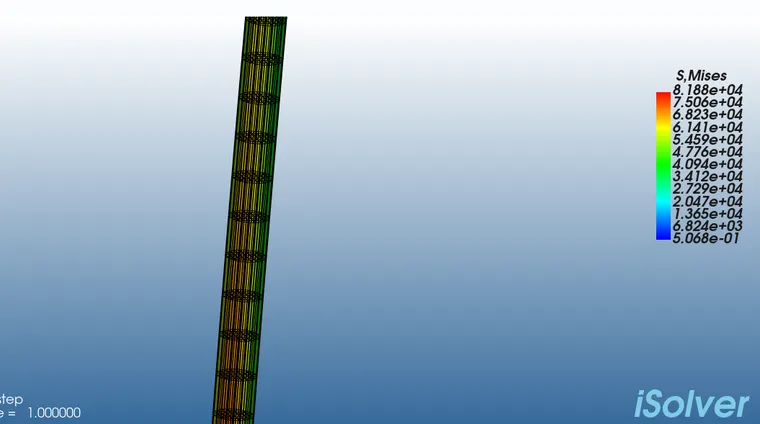

四、Abaqus轴约束

• 操作对象：选择圆柱面而非边线，设置容差。
• 容差控制：默认为模型尺寸的0.5%，精密装配时手动设置更严格的容差。

自由度控制：绕轴旋转与轴向运动

• 绕轴旋转：创建参考点，建立局部柱坐标系，使用耦合约束限制径向和轴向位移。
• 沿中轴运动：定义几何体的中心线或自定义参考线，添加约束限制径向位移。

五、Abaqus Tie约束

• 创建约束：进入Interaction模块，选择Tie约束，选择主从面。
• 主从面选择原则：网格密度、材料刚度。
• 关键参数设置：位置容差、调整初始位置、离散化方法。

六、案例分析
