Abaqus铰接约束、焊接约束与梁柱铰接节点设置

Abaqus铰接约束实例：新手必看，深度解析过约束问题及解决方案

在Abaqus中处理过约束问题，就像在拼图游戏中多出几块碎片，让人头疼不已。这意味着模型中存在过多的约束，导致模型无法正确求解或求解不稳定。这种情况在装配体设计中尤为常见。我们就来一步步拆解这个问题，并提供实用的解决办法。

处理过约束问题的方法

• 识别和删除多余的约束
• 检查约束列表：仔细查看模型中的所有约束，特别是那些看起来多余或不必要的。如果一个部件已经被其他部件固定，额外的固定约束可能就是多余的。
• 使用“冗余分析”工具：Abaqus提供了一些工具，如“冗余分析”，帮助识别冗余的约束。在装配体中，使用这个工具查看哪些约束是多余的。

踩坑案例：有一次，我在一个复杂的装配体中设置了过多的固定约束，结果模型根本无法求解。后来发现，一个部件的固定约束其实是不必要的，删除后模型顺利求解。

• 调整约束类型
• 改变约束类型：有时候，改变约束的类型解决问题。将一个刚性连接改为柔性连接，或者将固定约束改为更柔性的约束。

小技巧：在调整约束类型时，注意观察模型的变化，避免过度放松约束导致求解不稳定。

• 重新评估设计需求
• 重新评估设计需求：仔细考虑设计需求是否真的需要这么多的约束。可能有些约束是设计之初就设定的，但设计的深入，这些约束已经不再必要。

预防机制：在设计阶段，就应考虑约束的合理性，避免后期频繁修改。

• 使用辅助工具
• 使用辅助部件：在某些情况下，添加辅助部件或使用辅助连接来解决问题。添加一个柔性连接部件来替代原有的刚性连接。

前置知识铺垫：了解不同类型的连接部件及其特性，有助于选择合适的辅助工具。

• 模拟和测试
• 进行模拟测试：在做出任何更改后，重新运行模拟以检查更改是否解决了问题并保持了设计的完整性。

小技巧：在模拟测试中，注意观察关键部位的应力分布和变形情况。

• 咨询专家
• 寻求专家帮助：如果你不确定如何处理过约束问题，或者尝试了多种方法后仍然无法解决，考虑咨询Abaqus的专家或者有经验的工程师。

预防机制：在设计初期，就应与专家沟通，避免过约束问题的发生。

示例操作步骤

• 打开Abaqus并加载你的模型。
• 在Assembly模块中，选择Tools > Redundancy Analysis来查看哪些约束是冗余的。
• 选中冗余的约束并选择Delete来删除它们。
• 检查模型的自由度，确保没有过约束问题。
• 保存更改并重新运行分析以验证问题是否解决。

上述步骤，你应该能够有效地解决Abaqus中的过约束问题，确保你的模型能够稳定且准确地进行分析和模拟。

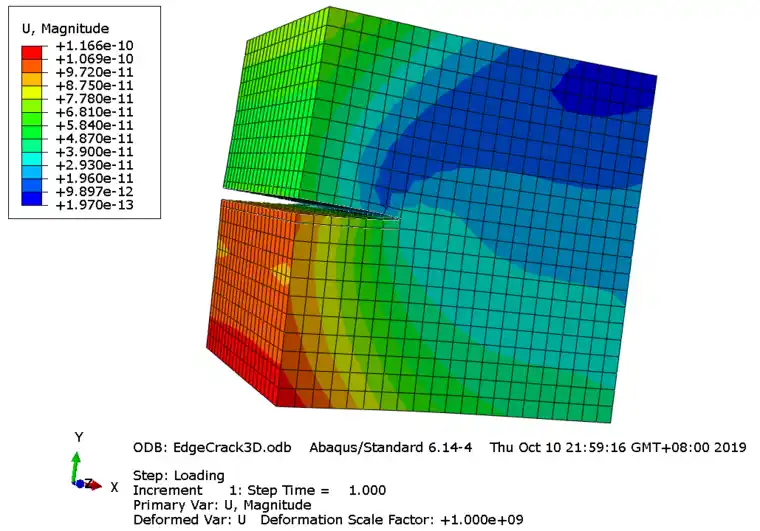

Abaqus铰接约束设置

在Abaqus中，设置铰接约束时，要注意以下几个关键点：

• 核心原因与排查要点：初始间隙超过位置容差、主从面定义错误、网格畸变导致投影失败或大变形下数值不稳定。
• 解决步骤：检查并调整容差、校正主从面设置、优化网格与检查畸变、验证约束是否生效、替代方案。

Abaqus定义铰接约束

Abaqus定义铰接约束的核心取决于单元类型：

• 梁/桁架单元间铰接：使用端部释放或MPC-PIN。
• 实体单元/多体机构铰接：建立参考点耦合销孔区域，Connector Section连接两参考点。
• 自定义运动关系：使用Equation约束手动编写自由度线性方程。

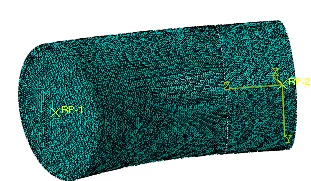

Abaqus定义焊接约束

在Abaqus中定义焊接约束，主要是为了模拟零件之间的固定连接。以下是定义焊接约束的步骤：

• 创建部件。
• 创建装配。
• 选择焊接面。
• 定义焊接约束。
• 配置焊接属性。
• 应用并检查。
• 进行分析。

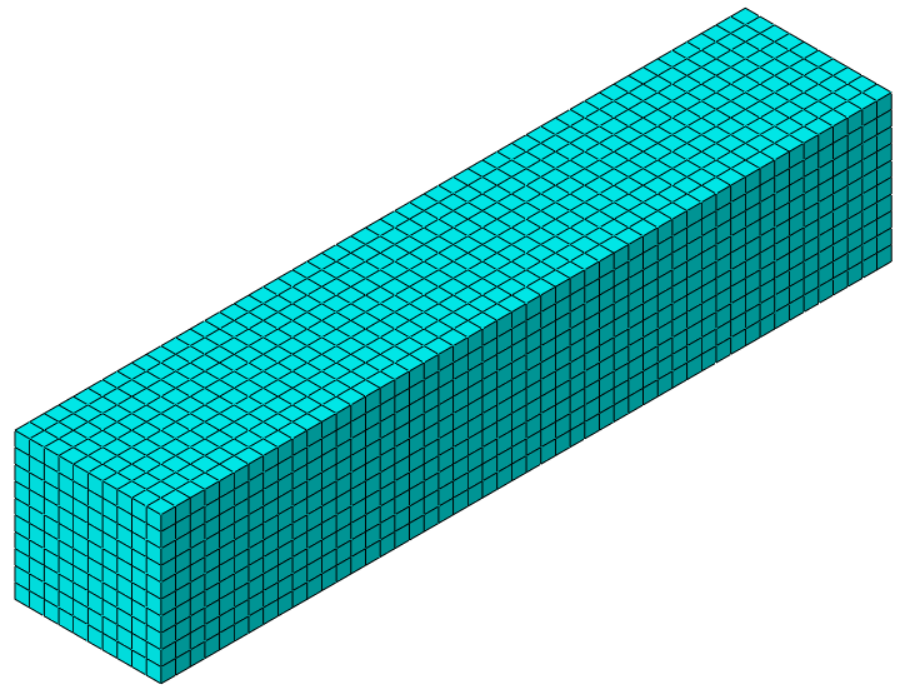

Abaqus梁柱铰接约束设置

在Abaqus中设置梁柱铰接约束，需要以下步骤：

• 创建梁和柱。
• 划分网格。
• 定义铰接点。
• 定义材料属性。
• 应用边界条件和加载。
• 运行分析。
• 结果分析。
