Abaqus绑定、合并与耦合约束的差异辨析

今天我要和大家聊聊我在使用Abaqus软件时遇到的两个小麻烦，一个是绑定（Tie）和合并（Merge）的区别，另一个是在操作过程中踩的几个坑。这些经历虽然小，但却让我学到了不少东西，也我的分享能对大家有所帮助。

引言

当时我在做的是一个复杂的结构分析，需要用到Abaqus软件进行有限元分析。在建模的过程中，我遇到了绑定和合并这两个概念，当时对它们的区别并不是很清楚，导致我在使用过程中出了点小问题。

问题复现

我遇到的问题是在进行多体分析时，想要将两个部件合并成一个整体，以便于进行后续的分析。我尝试了Abaqus中的“绑定”和“合并”功能，但发现无论我怎样操作，合并后的部件总是存在一些不必要的内部边界。

报错信息

当时并没有收到具体的错误提示，但我在查看分析结果时发现，合并后的部件内部边界没有消失，而且分析结果也不是很理想。

环境信息

操作系统：Windows 10Abaqus软件版本：Abaqus/CAE 2020

排查过程

为了解决这个问题，我查阅了Abaqus的帮助文档，了解绑定和合并的具体用法和区别。

Abaqus绑定和合并的区别：

• 本质机制：Tie是主从面间的运动约束，Merge是几何或节点的物理融合。
• 拓扑结构：Tie后两部件仍为独立实体，Merge后生成新部件，内部边界消失。
• 网格要求：Tie允许主从面网格不协调，Merge要求重合区域节点位置一致。
• 计算影响：Tie增加约束方程计算量，Merge会丢失原有网格需重划。
• 应用场景：Tie用于保留部件属性或网格过渡的场景，Merge用于将多个零件视为整体分析。

根据以上信息，我意识到我可能误用了绑定（Tie）功能，而不是应该使用的合并（Merge）功能。

解决方案

为了解决这个问题，我尝试了以下步骤：

• 删除原有的绑定操作：在Assembly模块中，找到之前绑定的部件，右键点击选择“Delete”。
• 选择合并操作：在Assembly模块中，选择“Instance Merge/Cut”，选择要合并的部件，并指定合并区域。
• 确认合并：在Merge操作对话框中，确认合并参数设置正确，点击“Apply”。

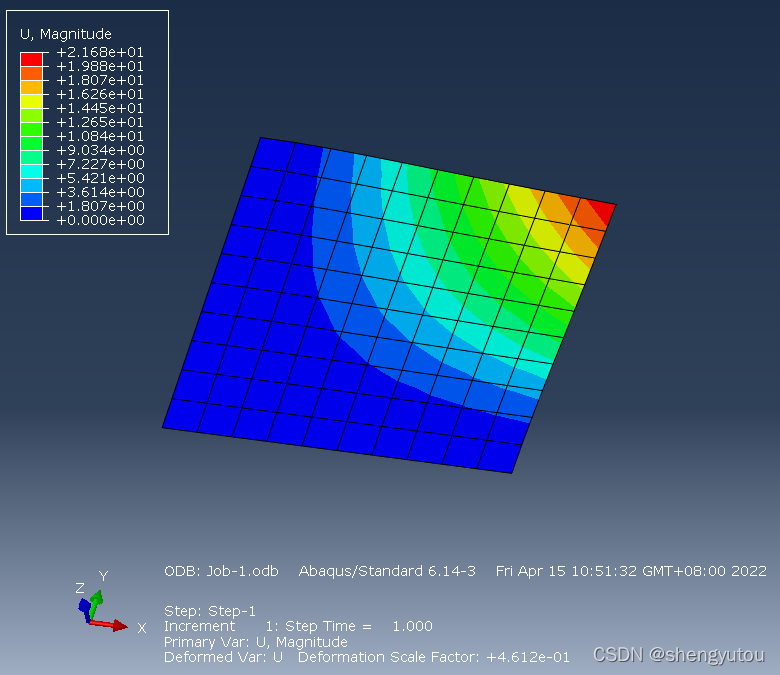

完成以上步骤后，我进行了分析，发现合并后的部件内部边界已经消失，分析结果也更加理想。

原因推测

我认为问题根源在于我对Abaqus绑定和合并功能的理解不够深入，导致在实际操作中误用了功能。

防范措施

为了避免以后再犯类似的错误，我采取了以下防范措施：

• 加强学习：在操作Abaqus之前，仔细阅读相关帮助文档和教程，确保对各种功能有充分的理解。
• 实际操作：在实际操作过程中，多尝试不同的功能，了解其具体用法和影响。
• 交流分享：与同行交流，分享自己的操作经验和心得，共同提高。
