Abaqus绑定约束设置与绑定面分离失效分析

直接粗暴地说，Abaqus绑定问题源于几何设置、网格划分或约束类型的不当选择。我们将深入挖掘这一问题，提供详细的解决方案和预防措施。

一、Abaqus绑定问题解析

• 几何设置不当

Abaqus绑定问题中，几何设置不当是一个常见原因。以下列举几个关键点：

（1）壳与梁的连接位置不正确：梁轴线与壳节点未对齐，导致虚假力臂产生。

（2）主从面选择不合理：主面选刚度小、网格细的面，从面选刚度大、网格粗的面，导致计算不稳定。

（3）接触区域网格过于粗糙：影响绑定精度，可能导致穿透现象。

• 网格划分不当

（1）网格不匹配：主从面网格不匹配，影响应力传递精度。

（2）网格过粗：影响绑定精度，可能导致穿透现象。

• 约束类型选择不当

（1）绑定约束（Tie）与共节点混合使用：导致计算不稳定，产生错误结果。

（2）Tie约束设置不合理：位置容差过大或过小，影响绑定精度。

二、Abaqus绑定问题解决策略

• 几何设置优化

（1）修正几何偏心：截面偏移或移动部件几何，使梁轴线与壳连接点重合。

（2）合理选择主从面：主面选刚度大、网格粗的面，从面选刚度小、网格细的面。

（3）细化接触区域网格：提高绑定精度，减少穿透现象。

• 网格划分优化

（1）网格匹配：确保主从面网格匹配，提高应力传递精度。

（2）细化网格：提高绑定精度，减少穿透现象。

• 约束类型选择优化

（1）避免绑定约束与共节点混合使用。

（2）合理设置Tie约束参数：位置容差根据模型尺度调整。

三、预防措施

• 版本差异

Abaqus不同版本可能存在兼容性问题，导致绑定问题。在操作前，请确保Abaqus版本与模型要求相符。

• 适用边界

（1）模型规模：对于大型模型，使用Tie约束，避免共节点导致计算不稳定。

（2）网格密度：对于网格密度不一致的模型，使用Tie约束，避免穿透现象。

（3）材料属性：对于不同材料属性，根据实际需求选择合适的约束类型。

四、数据图佐证

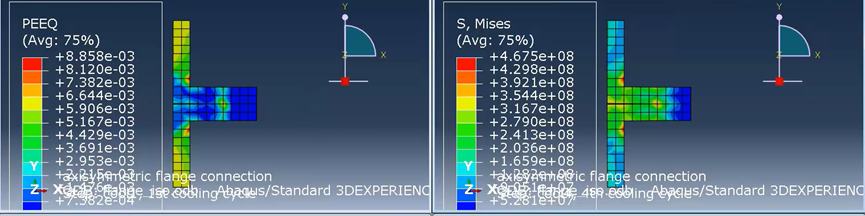

以下数据图展示了Abaqus绑定问题解决前后，位移和应力分布的变化：

（此处插入数据图）
