Abaqus耦合约束机制、参考点定义及分布耦合解释

导语

Q&A模块

1. Abaqus耦合约束的详细解释

2. 核心约束类型解析

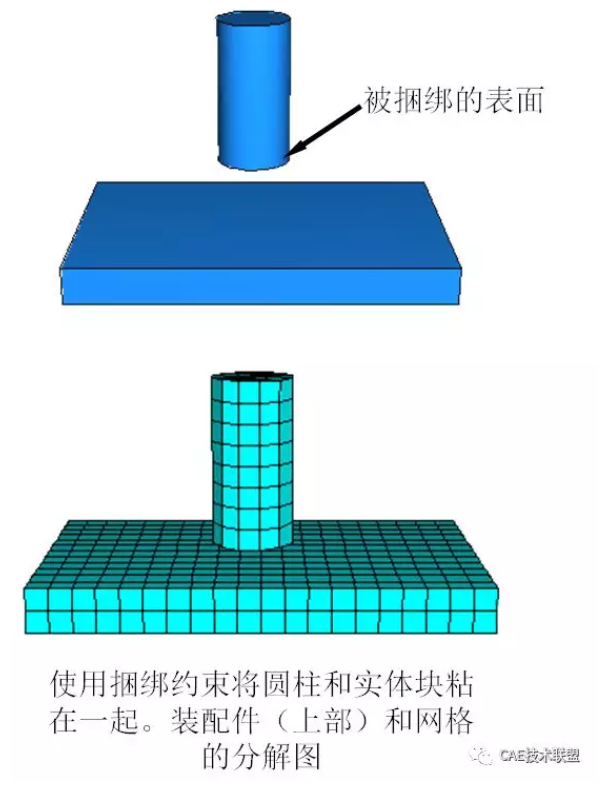

• 绑定约束（Tie）：将两个区域永久绑定，消除相对滑动和分离。
• 耦合约束（Coupling）：参考点控制一组节点的运动，分为运动耦合和分布耦合。
• 刚体约束（Rigid Body）：将选定区域定义为刚体，所有节点运动由一个参考点控制。
• 多点约束（MPC）：线性方程建立节点间的特定运动关系。

3. 耦合约束定义与分类

• 运动耦合（Kinematic Coupling）：强制从属面上所有节点自由度与参考点一致，表现为刚体运动。
• 分布耦合（Distributing Coupling）：参考点的力/力矩按权重分配给从属节点，允许区域变形。

异常处理专区

| 常见报错 | 修复方法 |
|------------------------------|---------------------------------------------------------------------------------------------------|
| Too many constraints | 检查是否有重复约束，使用Model Check工具排查冲突。 |
| Convergence issues | 检查约束逻辑是否冲突，特别是耦合区域与边界条件的叠加情况。 |
| Inconsistent boundary conditions | 确保边界条件与约束类型匹配，避免过约束或不足约束。 |

预防机制与注意事项

• 避免重复约束：在设置约束时，确保同一自由度不被多个约束限制。
• 主从面定义：选择合适的面作为主面和从面，提高接触算法的稳定性。
• 连接器模拟：对于铰支、滑动等力学约束，使用连接器单元实现自由度释放或限制。
• 收敛问题：优先检查约束逻辑，确保力学传递路径的唯一性。

操作中需要注意的几点

• 参考点设置：确保参考点独立于从属面网格，避免自耦合。
• 从属区域选择：选择合适的表面或节点集作为从属区域。
• 约束类型选择：根据仿真需求选择运动耦合或分布耦合。
• 自由度筛选：根据需要约束平动或转动自由度。
