📝 在CAE里手动创建
- 准备节点集：使用“Tools→Set→Create”选择需要约束的节点并保存为集合。
- 打开约束方程工具：在“Interaction”模块或“Property”模块中找到“Equation”创建选项。
- 填入方程参数：每个项包括系数、集合名、节点标签和自由度方向，1.0集合1.节点1.U1 + (-1.0)集合2.节点2.U1 = 0表示两节点U1方向位移相等。
- 一个容易漏的细节：确保所有节点的自由度方向对应正确。
- 改完什么样算正常：创建的约束方程能正确反映节点位移之间的线性关系，无错误提示。
🤖 脚本怎么写更高效
- 批量创建时可用Python脚本，核心代码格式为model.Equation(name='方程名', terms=((系数,'集合名',节点标签,自由度),(...)))。
- 适用于周期性边界条件等需要大量方程的场景。
- 一个容易漏的细节：确保所有方程的系数和集合名正确。
- 改完什么样算正常：脚本运行无错误，所有方程创建成功。
🔍 有啥要注意的
- 方程约束比MPC更灵活但手动操作繁琐，复杂模型用脚本或插件自动生成。
- 设置前务必确认节点配对和系数符号正确。
需不需要帮你整理常见约束方程的系数设置技巧？比如如何避免位移不匹配导致的收敛失败？
🔍 为什么你现在看到的现象是假的
- 核心区别与选择原则
- 解析刚体：由数学公式定义简单几何（平面、圆柱、球等），无需划分网格，计算效率最高，仅能输出参考点结果；适用于形状规则的模具、冲头或地面。
- 离散刚体：由网格单元（必须为壳或线单元）定义，支持任意复杂几何，需划分网格且可输出接触面细节（压力、摩擦力），但计算成本较高；适用于复杂型面工具或导入模型。
- 选择策略
- 优先使用解析刚体（若几何允许）；若几何复杂无法用简单曲面描述，则选用离散刚体或改用“变形体+刚体约束”。
- 关键注意事项
- 两者均需定义参考点（RP），载荷/边界条件施加于RP，动力学旋转分析时RP须设在质心。
- 离散刚体若为三维实体，需先转为壳（Shell from Solid）才能划分刚体单元；解析刚体不可赋予材料/截面属性。
- 另有一种“刚体约束”（在Interaction模块将变形体区域绑定至RP），不同于上述两种“刚体部件”，用于局部刚化而非创建独立刚体部件。
继续追问：解析刚体和离散刚体哪个正确？
结论：并非二选一谁“正确”，而是根据几何复杂度与后处理需求匹配类型；简单几何选解析，复杂几何选离散。

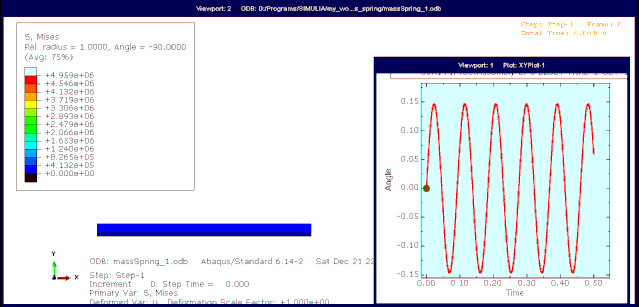

🔍 为什么现在添加的转动惯量不对？
- 操作步骤
- 创建参考点：为刚体部件定义一个参考点（RP），该点将作为刚体运动的控制点，所有质量和惯性属性均在此点定义。
- 定义点质量/惯性：进入Property模块，选择菜单Special → Inertia → Point mass/inertia。
- 设定数值与坐标系：在弹出的对话框中输入质量及转动惯量（𝐼𝑥𝑥, 𝐼𝑦𝑦, 𝐼𝑧𝑧）。必须指定局部坐标系，因为转动惯量的取值与旋转轴方向密切相关。
- 关键原则
- 量级匹配：赋予刚体的质量应与模型中其他变形体（如坯料）的质量保持同一个量级，以避免数值计算不稳定。
- 位置影响：参考点的位置直接影响刚体所受弯矩和转动行为。在动力分析中，若考虑转动惯量影响，需合理设定参考点位置以符合物理实际。
- 解析刚体特性：对于解析刚体（Analytical Rigid Surface），无法直接赋予截面属性，必须采用上述“参考点定义质量”的方式来确定转动惯量。
🔍 为什么我的刚体穿透了？
- 核心成因与解决策略
- 主从面定义原则错误
- 刚度原则：应将刚度大（如解析刚体或金属件）的面定义为主面，刚度小（如橡胶、软组织）的面定义为从面。
- 网格原则：粗网格表面应作为主面，细网格表面作为从面。若刚体网格较粗，必须设为主面，否则从面节点容易落入主面单元之外导致穿透。
- 几何原则：平直或凹面为主面，凸面为从面；若接触处有尖角，应避免使用通用接触，需拆分定义接触对。
- 接触算法与刚度设置不当
- 算法升级：对于过盈配合或大变形接触，将接触算法改为增强拉格朗日法，该方法能更严格地强制接触闭合，显著减少穿透。
- 接触刚度调整：适当增大接触刚度比例因子，但需注意过大会导致收敛困难；可启用Abaqus的自动接触刚度调整功能平衡精度与收敛性。
- 接触厚度检查：确认壳厚度与接触厚度定义是否匹配，默认接触厚度等于壳厚度，异常缩放可能导致接触检测失效。
- 网格质量与时间步长问题
- 网格细化：接触区域的网格过于粗糙无法捕捉几何边界。需在接触边界面进行局部加密，确保至少3层单元参与接触，并优先使用二阶单元或杂交单元提高拟合精度。
- 动态穿透：若相对运动速度过大，单个增量步内节点位移超过单元尺寸，会导致接触搜索失败。需缩小时间步长或启用自动时间步长控制，限制最大增量步。
- 快速排查步骤
- 检查主从面：确认刚体/粗网格面是否已设为主面。
- 切换算法：在相互作用属性中将接触公式改为增强拉格朗日法。
- 细化网格：对接触区域网格进行局部加密，并检查初始间隙。
若上述调整仍无效，Visualization模块的Contact Manager查看接触力传递路径，或添加粘性阻尼以抑制瞬时穿透导致的数值振荡。
🔍 为什么我的刚体设置不正确？
- 三种刚体设置方法及适用场景
- 解析刚体：适用于简单几何，无需网格，计算最快。
- 离散刚体：适用于复杂形状，需划分网格。
- 刚体约束：适用于已有完整变形体模型，仅需临时将其视为刚体参与接触。
- 关键操作步骤与注意事项
- 参考点创建：Tools > Reference Point创建。
- 质量/惯量设置：在Property模块Special > Inertia为参考点定义集中质量及转动惯量。
- 网格要求：离散刚体必须划分刚体单元；3D实体若做离散刚体，须先用Shape > Shell > From Solid转为壳；解析刚体无需网格。
- 约束逻辑：刚体运动完全由参考点控制，必须对参考点施加足够的边界条件以防止刚体位移奇异。
- 结果提取：解析刚体仅能查RP反力；离散刚体和刚体约束可查RP反力，离散刚体还可查自身接触面分布力。
- 选择
- 优先选解析刚体：几何简单，追求计算效率，仅需整体反力。
- 选离散刚体：几何复杂，需观察接触面压力分布或摩擦细节。
- 选刚体约束：已有完整变形体模型，仅需临时将其视为刚体参与接触。
🔍 为什么刚体的动能不能排除？
- 核心操作方案
- 后处理手动扣除：在Visualization模块读取历史输出时，分别提取总动能和刚体参考点相关动能，利用公式计算；若刚体无独立质量定义但参与运动，需结合刚体参考点速度与其等效质量估算扣除值。
- 输入文件控制输出：在.inp文件中EL PRINT或NODE PRINT仅指定可变形单元集输出动能。
- 建模规避：确保刚体未赋予实际密度/质量。
- 关键注意事项
- 能量平衡评估场景：在准静态分析中，Abaqus/Explicit报告的ALLKE包含所有含质量部件，评估“动能/内能 < 5%~10%”准则时必须人工扣除刚体动能。
- 刚体类型差异：解析刚体无质量，不产生动能；离散刚体若赋予材料密度则会产生动能。
- 无自动开关：软件暂无直接参数一键屏蔽，需依赖上述后处理或输出控制手段。
若需具体Python脚本自动提取并扣除刚体动能，可进一步说明模型刚体命名规则，以便提供定制化提取逻辑。
