Abaqus转动自由度实现与转动副-平动副转换

一、Abaqus中实现转动自由度的基本概念

实现转动自由度是进行复杂力学分析的重要环节。它主要应用于模拟旋转机械部件的运动，如齿轮、涡轮等。下面我们将详细讲解如何实现转动自由度，并分析常见的问题及解决方法。

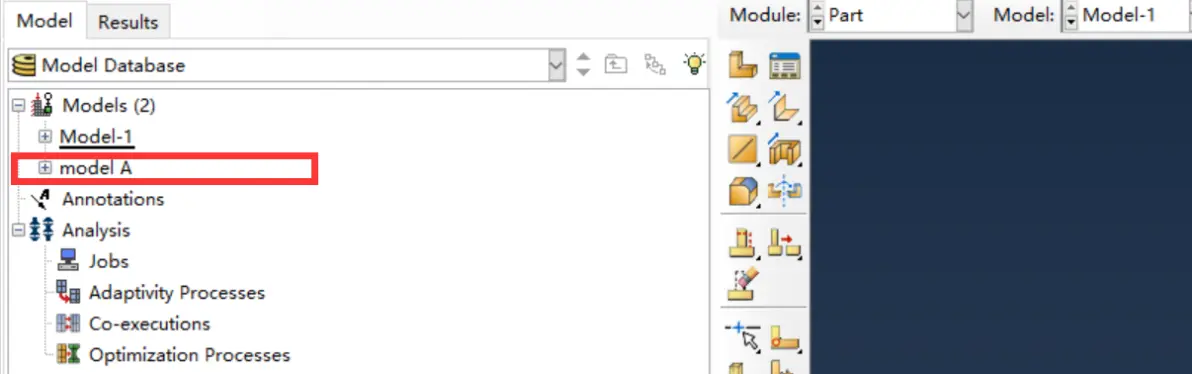

二、Abaqus中实现转动自由度的具体步骤

1. 建立参考点（RP）

在旋转轴线上创建一个参考点（RP）。请注意，刚体分析时RP必须位于转轴上。若需自定义轴方向，先创建局部坐标系使其Z轴重合于旋转轴。

2. 定义耦合约束

在Interaction模块中使用Coupling（使用Kinematic或Distributing类型），将需旋转的面/实体与RP耦合，勾选平动（U1-U3）及转动（UR1-UR3）自由度以传递运动。

3. 施加旋转边界条件

在Load/BC模块对RP施加Displacement/Rotation边界条件，输入对应轴的转角值（单位为弧度，如绕Z轴转90°需输入1.5708）；若为动态分析可定义幅值曲线（Amplitude）。

4. 坐标系适配

若旋转轴非全局坐标轴，必须创建局部坐标系并在BC中选择该坐标系，再约束对应的UR分量（如局部Z轴对应UR3）。

三、关键注意事项

1. 自由度对应

全局坐标系下UR1/UR2/UR3分别对应绕X/Y/Z轴转角（弧度）；柱坐标系下需注意径向、切向与轴向的定义差异。

2. 刚体 vs 变形体

刚体分析需约束除旋转轴外的所有平动和转动自由度（如绕Z轴转则固定U1-U3, UR1, UR2）；变形体仅耦合传递运动，无需额外约束刚体位移除非防止刚体模态。

3. 循环对称特例

若为齿轮/叶轮等周向重复结构，应使用Cyclic Symmetry功能（定义主从面及旋转轴），而非直接施加整体旋转，仅需计算单个扇区。

4. 常见错误

• 参考点未与旋转轴重合导致轨迹偏移；
• 直接对节点施加大角度旋转导致网格畸变；
• 忘记转换角度为弧度。
