Abaqus位移-力转换及位移转角边界条件施加

Abaqus新手常见问题解析：如何正确进行实例旋转与位移/转角设置

一、新手高频搜索问题

• 如何将Abaqus中的位移转换为力？
• Abaqus中“旋转实例”如何操作？
• Abaqus中如何设置位移/转角边界条件？

二、Abaqus实例旋转操作详解

常见错误：用户常误将实例旋转用于物理运动仿真，导致分析结果不准确。

正确操作演示：

• 进入Assembly模块：启动Abaqus/CAE，进入Assembly模块。
• 选中实例：在模型树中选择需要旋转的实例。
• 点击“Rotate”图标：在工具栏中找到并点击“Rotate”图标，或菜单Edit > Rotate进行操作。
• 定义轴与角度：使用两点法或坐标轴指定旋转轴，输入旋转角度（正值表示逆时针旋转，范围-360°~360°）。
• 参考系选择：若需要更精确的控制方向，先创建局部坐标系（Tools > Datum > CSYS），在旋转对话框中指定该坐标系。

推荐设置值：角度值根据实际需求设定，在-360°~360°范围内。

三、物理旋转仿真实例设置

常见错误：用户可能忽略分析步、接触及运动边界设置，导致仿真结果不真实。

正确操作演示：

• 典型场景设置：根据仿真需求选择典型场景，如旋压成形、车削、转子动力学等。
• 部件类型：运动工具（如旋轮/刀具）设为解析刚体，毛坯/工件设为可变形体。
• 分析步选择：根据分析类型选择合适的分析步，如大变形/高速冲击用Dynamic, Explicit；准静态旋转用Dynamic, Temp-Disp, Implicit。
• 运动定义：在刚体参考点上施加角速度或旋转位移，使用幅值曲线避免瞬时加载冲击。
• 接触与约束：定义摩擦接触，合理约束平动自由度，释放转动自由度。

推荐设置值：角速度和旋转位移根据实际工况设定，幅值曲线使用Ramp类型。

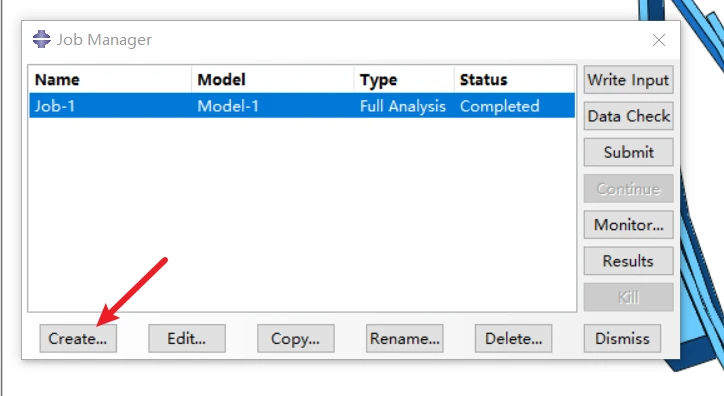

四、位移/转角边界条件设置

常见错误：用户可能混淆自由度定义和适用性，导致边界条件设置错误。

正确操作演示：

• 进入Load模块：切换至Load模块，点击Create Boundary Condition。
• 选择类型：选择Displacement/Rotation类型。
• 指定区域：选择几何边/面或节点集，支持局部坐标系定义方向。
• 勾选自由度：根据需求勾选U或UR项，并设置数值（如0或特定值）。
• 分析步选择：非零位移/转角必须在后续分析步中创建或修改。

推荐设置值：位移和转角值根据实际需求设定，保持模型单位系统一致。

五、常见误区与对策

误区1：仅在端面单点施加速率无支撑会导致非物理弯曲。

对策：在参考点施加角速度并配合轴承约束。

误区2：角度输入为度，几何旋转工具输入为弧度。

对策：角度输入为弧度，转速换算公式为ω = 2πN/60。

误区3：解析刚体无截面属性，质量需参考点质量赋予。

对策：确保与变形体量级匹配以防数值不稳定。

六、专家高手提醒

• 细化步骤或参数模板：针对具体工况（材料、转速、变形量级）提供细化步骤或参数模板。
• 周期性边界条件：建立扇形模型并施加周期性边界条件，如CYCLIC SYMMETRY MODEL / AMPLITUDE + MPC。

七、其他可行方案

• ALE自适应网格：启用ALE自适应网格防止大变形旋压畸变。
• 周期性边界条件：建立扇形模型并施加周期性边界条件，如CYCLIC SYMMETRY MODEL / AMPLITUDE + MPC。
