Abaqus视图操控：图形旋转、视图旋转与旋转轴设定

案例背景：Abaqus是一款广泛使用的有限元分析软件，用于模拟和分析各种结构问题。旋转图形是一项基本且频繁使用的功能，它帮助工程师从不同角度观察模型，确保设计准确无误。这里将详细介绍如何在使用Abaqus软件中旋转图形，包括前置准备、核心操作和后置处理，并实战案例深入探讨这一过程。

准备工作：在执行Abaqus旋转图形的操作前，以下数据和环境准备是必要的：

• 确保Abaqus软件已正确安装，并打开软件。
• 准备好需要进行旋转的模型文件，确保模型文件是有效的，且在打开前已进行了必要的网格划分和材料属性设置。
• 确认计算机硬件和软件环境满足Abaqus运行的基本要求，包括足够的内存和图形处理能力。
• 打开Abaqus/CAE界面，熟悉界面布局和基本操作。

核心操作：以下是一个具体的实战案例，展示如何使用Abaqus旋转图形。

案例：模拟桥梁结构在地震作用下的变形

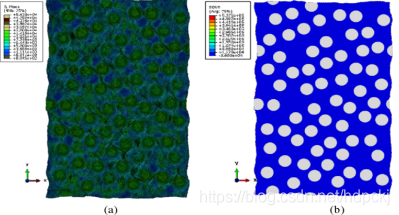

• 视图旋转（转眼睛看）：
• 在Abaqus/CAE中打开桥梁结构模型。
• 使用鼠标中键拖动，从不同角度观察模型，以便了解整体结构布局。
• 如果需要，尝试Ctrl+Alt+左键拖动或右键拖动来旋转视图，根据个人设置调整。

• 真旋转（转模型位置）：
• 进入Assembly模块，选择Instance菜单中的Rotate命令。
• 选择需要旋转的部件，输入旋转轴起点和终点坐标，以及旋转角度。
• 如果在Part模块中，直接使用Transform工具，选择要旋转的面，输入旋转角度并指定旋转轴。

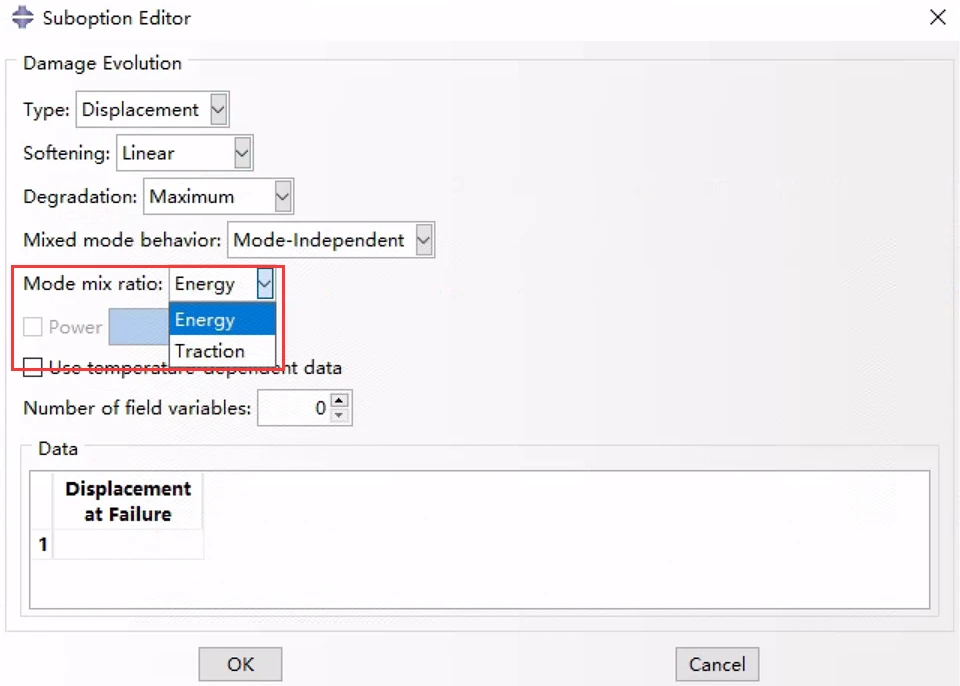

• 优化旋转操作：
• 在Abaqus中，使用快捷键Ctrl+Alt+左键进行视图旋转，这是默认的快捷键，也是最稳妥的选择。
• 如果需要，Tools→Options→View Manipulation设置快捷键模式，以适应不同的CAD软件习惯。
• 使用Transform工具绕局部坐标系旋转面，更精准地控制旋转方向。

后置处理：操作完成后，进行以下工作：

• 检查旋转效果：
• 确认旋转后的模型是否满足设计要求，从不同视角观察模型，检查是否存在错误或遗漏。

• 导出结果：
• 如果需要，将旋转后的模型导出为图片或视频，以便于展示和交流。

• 优化模型：
• 根据旋转后的结果，对模型进行必要的调整和优化，确保模型的准确性和效率。

经验整理：在上述流程中，以下是最容易出错的地方：

• 混淆视图旋转和真旋转：
• 视图旋转仅改变观察角度，不影响模型位置；真旋转则改变模型实际位置。务必分清两者的区别。

• 输入错误的旋转轴和角度：
• 在设置旋转轴和角度时，必须确保输入正确，否则可能导致模型旋转不正确。

• 快捷键设置错误：
• 由于不同版本Abaqus的快捷键可能有所不同，需要根据当前版本进行设置。
