Abaqus模型质量属性提取与转动惯量校验

咱们来聊聊Abaqus里怎么“看质量”，这可是搞三维建模的少不了的活儿。咱们得一步步来，把那些看起来挺复杂的操作变得简单易懂。

咱们得分清楚“看质量”有俩意思：一个是查看模型的总质量，另一个是检查网格的几何质量。这两种方式在Abaqus里的路径是不一样的。

查看模型总质量

模式一：CAE界面查询（不含质量点）

• 打开Abaqus CAE，找到菜单栏里的“Tools”。
• 在下拉菜单中找到“Query”，再选择“Mass properties”。
• 在弹出来的窗口里，选择你的模型实例或区域。
• 看到弹窗里会显示总质量、质心及惯性矩。

注意：这个方法只包含材料密度贡献，不包括你额外添加的质量点哦。

模式二：查看含质量点的真实总质量

• 这就需要提交计算了，哪怕是个极短的预步也。
• 计算完成后，打开生成的.sta（状态文件）或.msg文件。
• 在文件里搜索“TOTAL MASS”关键字，就能找到总质量了。

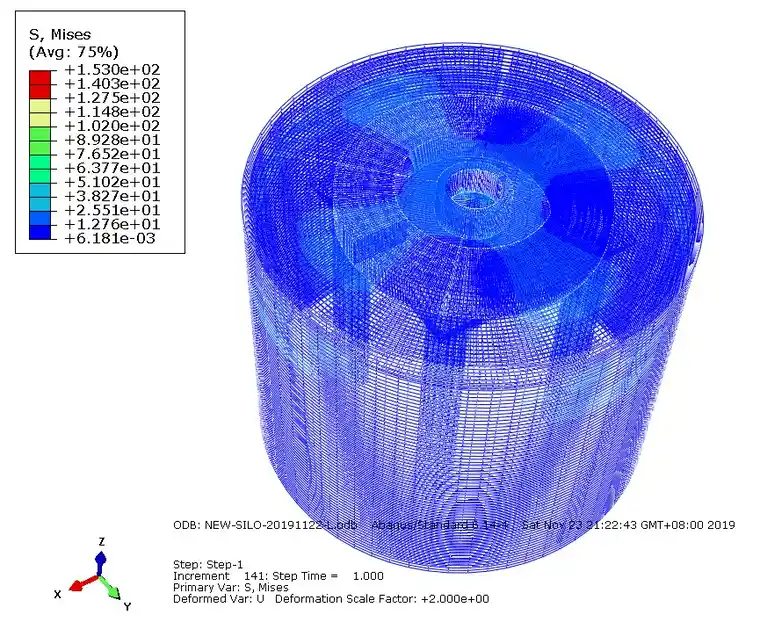

• 或者你在后处理（Visualization）模块里，场输出ALLMA来读取总质量（记得在Step里提前请求这个输出）。

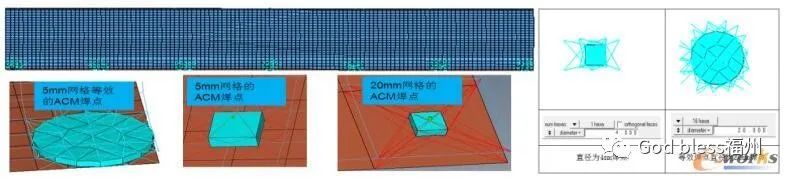

检查网格几何质量

核心步骤

• 切换到Mesh模块。
• 选中你的模型实例。
• 点击工具栏上的“Verify”按钮，或者菜单Mesh > Verify，或者右键部件选择"Verify Mesh"。
• 在弹出的对话框里，勾选“Shape Metrics”（形状因子、长宽比、内角、翘曲）和“Size Metrics”（边长、雅可比等）。
• 点击“Highlight”来高亮显示不合格的单元，并统计不合格的比例。

核心指标参考

• 雅可比（Jacobian）宜大于0.6。
• 长宽比（Aspect Ratio）一般小于5。
• 翘曲度（Warpage）对于壳单元宜小于5°。

脚本获取

• 使用命令：mdb.models['Model-1'].parts['Part-1'].setMeshQualityControls(...)
• 配合qualityReports读取数据。

查看模型总质量与惯性属性

• 进入任意模块。
• 在顶部菜单中找到“Tools”，选择“Query”。
• 选择“Mass properties”。
• 在图形区框选或点击需要计算的部件/集合。
• 结果会在CLI命令行窗口自动输出总质量、体积、质心坐标及转动惯量。

注意

• 模型必须已经定义了材料密度和截面属性，并且已经指派给了几何体，否则计算物理质量会失败。

小技巧

• 在进行质量检查之前，先保存好你的模型，以防万一。
• 在使用CAE界面查询时，记得检查单位是否一致，否则结果可能不准确。
• 如果你对某个单元的质量特别关心，单独选择该单元进行更详细的分析。

其他可行方案

• 如果你想更全面地检查质量，考虑使用Abaqus/CAE的内置报告功能生成详细报告。
• 另一个方法是在提交计算之前，使用Abaqus/CAE的预处理器进行网格质量优化。

操作中需要注意的几点：

• 确保你的模型已经正确设置，包括材料属性、边界条件和加载。
• 在进行网格质量检查时，不要忘记检查不同类型单元的特定指标。
• 如果在计算过程中遇到问题，不要慌张，仔细检查模型设置和网格质量。

徒弟，你就能在Abaqus里轻松地查看质量和网格几何质量了。记得实践出真知，多操作几次，你会越来越熟练的！
