Abaqus视图旋转90度操作及草图旋转完成后无响应问题

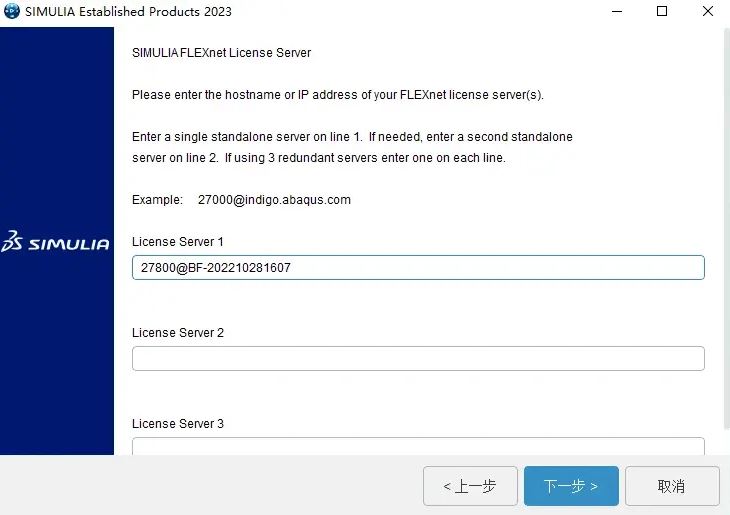

这是端口被占用，不是授权不够

为什么旋转90度后视图没有变化？

1分钟内能确认的3个检查点

• 确认单元类型：确保使用的是梁（Beam）、壳（Shell）、膜等结构单元，实体单元（Solid）无法旋转。
• 创建局部坐标系（如需）：如果旋转轴不是全局X/Y/Z轴，确保已创建局部坐标系。
• 定义边界条件：检查边界条件是否正确设置，旋转自由度（UR1-UR3）和弧度值是否正确输入。

具体改哪里（菜单/文件/命令）

• 确认单元类型：在单元属性中查看单元类型。
• 创建局部坐标系：在“工具”>“基准”>“创建CSYS”中创建。
• 定义边界条件：在“加载”模块中创建边界条件，选择“位移/旋转”，设置旋转自由度和弧度值。

一个容易漏的细节

• 单位陷阱：确保输入的UR值是以弧度为单位的，不是角度。

改完什么样算正常

• 视图应设置的旋转角度旋转。

2个延伸问题（客户常问）

• 为什么旋转后的视图还是不正确？
• 如何在旋转时保持视图的清晰度？

如何在Abaqus中正确施加旋转位移？

• 确认单元类型：仅梁（Beam）、壳（Shell）、膜等结构单元拥有转动自由度（UR1-UR3）。
• 创建局部坐标系（如需）：在“工具”>“基准”>“创建CSYS”中创建。
• 定义边界条件：
• 进入“加载”模块，点击“创建边界条件”。
• 类型选择“位移/旋转”，分析步选择当前步。
• 勾选需控制的旋转自由度（UR1 绕 X、UR2 绕 Y、UR3 绕 Z），输入弧度值（如90°=1.5708 rad）。
• 若使用局部坐标系，在编辑BC时切换坐标系为新建坐标系。

如何在Abaqus中旋转视图？

• 快捷键组合（默认）：按住Ctrl + Alt + 鼠标左键拖动进行三维自由旋转。
• 鼠标中键（依赖设置）：在部分版本或配置开启"Dynamic rotation"时，直接拖动鼠标中键可旋转。
• 标准视图切换：点击视图右上角“View Cube”或使用快捷键Ctrl+1至Ctrl+6快速切换正交视角，F3为旋转工具快捷键。
• 精确角度设置：菜单“视图”>“方向”输入具体绕轴角度，或保存/恢复自定义视图。

为什么Abaqus草图旋转点击完成没有反应？

• 确认草图提交：画完草图后，必须单击鼠标中键（或按Enter键）退出草图编辑模式。
• 检查旋转轴：旋转特征必须包含一条构造线（虚线）作为轴。
• 验证草图合法性：草图必须完全闭合且无自相交。
• 观察提示区：界面底部提示栏会显示当前所需操作。

如何在Abaqus中正确绘制旋转特征？

• 进入“Part”模块，选择“Revolution”（旋转）创建部件。
• 绘制截面草图，确保一侧有直线作为旋转轴，选中该线点击“Set as Construction”设为构造线。
• 单击鼠标中键结束草图绘制。
• 在提示区点击该构造线作为旋转轴。
• 输入旋转角度（如360）→ 回车确认生成实体。

如果旋转后视图仍然不正确，原因和解决方法：

• 原因：输入的旋转角度错误或未输入。
• 解决方法：检查输入的旋转角度是否正确，并确保已输入弧度值。

• 原因：视图设置不正确。
• 解决方法：检查视图设置，确保已启用旋转工具。

• 原因：模型存在错误或拓扑问题。
• 解决方法：检查模型和拓扑，确保模型正确无误。
