Abaqus模型视图旋转操作与快捷键

我是你们的老朋友【博主昵称】，在Abaqus的世界里摸爬滚打多年，今天就来跟大家分享一个实操干货——如何在Abaqus中旋转模型。我们都知道，模型的旋转操作是家常便饭，但不少新手在这里头破血流，下面我就来一步步教大家如何高效旋转模型，避免踩坑。

实操：我平时是怎么做的呢？你得确定你要旋转的是哪种类型的模型。在Abaqus中，旋转模型分为视角旋转和几何旋转两种。

• 视角旋转：
• 直接按住鼠标中键拖动，就能旋转视图，方便观察模型的不同角度。
• 如果鼠标中键被占用，使用快捷键Ctrl+Alt+鼠标左键拖动来旋转视图。

• 几何旋转：
• 进入Part或Assembly模块，选中对象。
• 点击Transform工具栏图标或菜单Edit > Rotate。
• 定义旋转轴（两点或全局轴）和角度，点击OK。

错误实录：我曾经就犯过的错误，直接对实体单元面施加UR3，结果模型旋转不了，还报错了。正确的做法是，创建参考点（RP），用耦合约束将实体面耦合到RP，再对RP施加UR。

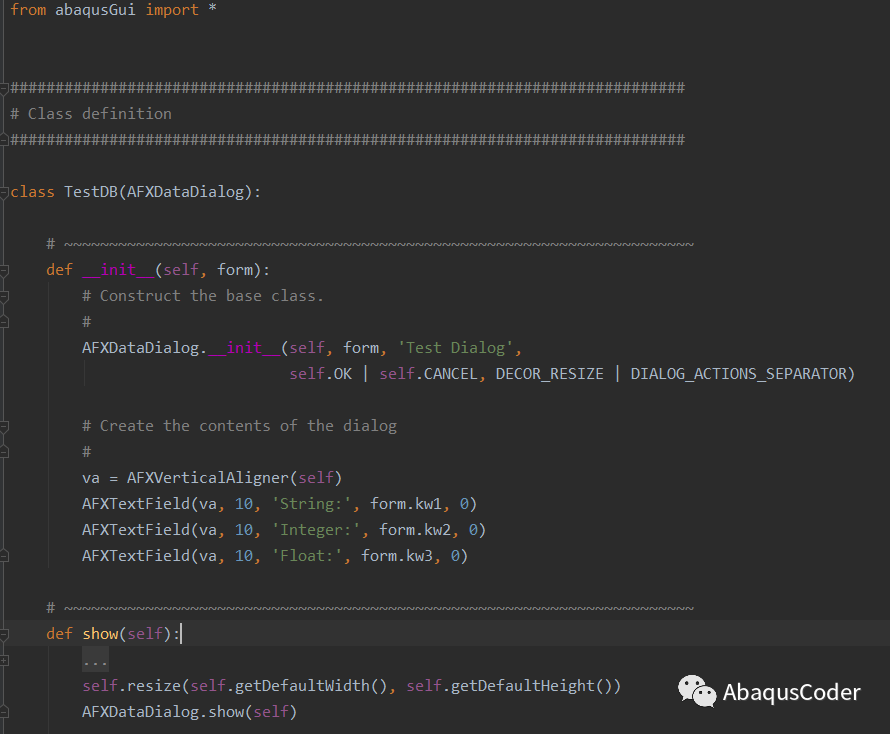

版本差异/进阶：Abaqus的不同版本在界面和功能上可能有所不同，但基本的操作步骤是类似的。如果你想要更深入地掌握旋转技巧，学习Abaqus的Python API，实现批量或精确控制模型旋转。

文章要求：

• 语气自信、接地气，直接上干货。
• 包含具体的软件界面路径或代码指令，不确定的地方打上标签。
• 有“人情味”，让用户感觉是在和一个真人专家交流。

具体操作步骤：

• 确认单元类型：只有梁（Beam）、壳（Shell）、膜等结构单元有转动自由度（UR1-UR3）。
• 创建局部坐标系（如需）：若旋转轴非全局X/Y/Z轴，需在Tools > Datum > Create CSYS建立新坐标系。
• 定义边界条件：进入Load模块，点击Create Boundary Condition，类型选Displacement/Rotation，分析步选当前步。
• 输入弧度值：90°=1.5708 rad，若使用局部坐标系，在编辑BC时切换Coordinate System为新建坐标系。
• 特殊工况处理：若旋转轴随变形变化或需复合运动，需使用耦合约束将面关联至参考点，对RP施加载荷/位移。

常见问题及解决：

• 问题：UR输入值必须是弧度，非角度。

• 问题：实体单元无转动自由度。

• 问题：大转动非线性。
