Abaqus对象显隐性控制与视图管理

这是端口被占用，不是授权不够

如何确认求解器是否运行？

• 查看工作目录下是否生成 .sta（状态）、.log（日志）、.dat（数据）文件；
• 若无，说明计算未启动。

具体改哪里（菜单/文件/命令）

在工作目录打开终端执行 abaqus job=你的名字 interactive，直接观察求解器是否报错启动。

一个容易漏的细节

确保工作目录及计算机主机名均为纯英文无空格。

改完什么样算正常

当看到求解器正常运行且生成了相应的 .sta、.log、.dat 文件时，表示问题已解决。

2个延伸问题（客户常问）

• 为什么中文路径或主机名会导致问题？
• 如何避免未来出现类似问题？

检查状态卡滞原因

若 Job 长期显示"Submitted"不转"Running"，常见原因为：

• 中文路径/主机名
• 许可证通信失败
• 多核并行配置冲突
• 防病毒软件拦截

清理锁文件

删除工作目录中同名的 .lck 锁定文件，避免旧作业阻塞新任务。

验证环境变量与配置

高版本（如 2022+）在特定网络/破解环境下需修改 customv6.env 添加 caelocal_host="localhost" 以修复监控通信。

命令行验证

在工作目录打开终端执行 abaqus job=你的名字 interactive，直接观察求解器是否报错启动。

路径/主机名含中文或特殊字符

导致求解器进程启动失败，请确保工作目录及计算机主机名均为纯英文无空格。

许可证或并行设置错误

运行 lmstat -a 检查 License 是否可用；尝试将 Job 的 CPU 数改为 1 测试是否恢复。

软件配置缺失

搜索安装目录下的 customv6.env，在末尾追加 caelocal_host="localhost" 并重启 Abaqus CAE。

安全软件拦截

临时关闭 Windows Defender 或杀毒软件，排除对 abq*.exe 进程的阻断。

输出请求误解

监控器空白指无求解过程数据，与后处理 ODB 无数据不同；即使场输出未设，监控器也应显示迭代信息，若全白则属运行故障。

若上述操作后 .sta 文件仍不生成

请提供 Job 状态（Submitted/Running/Aborted）及工作目录下生成的文件列表，以便进一步定位。

核心操作速查

模型树/结果树显隐

• 快捷键 Ctrl+T 或菜单 View → Show Model Tree。

隐藏部分部件/单元

• 使用 Tools → Display Group → Create，选中对象后点击 Remove（仅视觉隐藏，非删除）。

恢复所有隐藏对象

• 在 Display Group 管理器中选中"Plot All"或直接关闭当前显示组；也可 View → Assembly Display Options → Instances 勾选被禁用的实例。

剖切/半模型显示

• Tools → Section 设置切割平面，或创建仅含一半几何的 Display Group。

详细场景与步骤

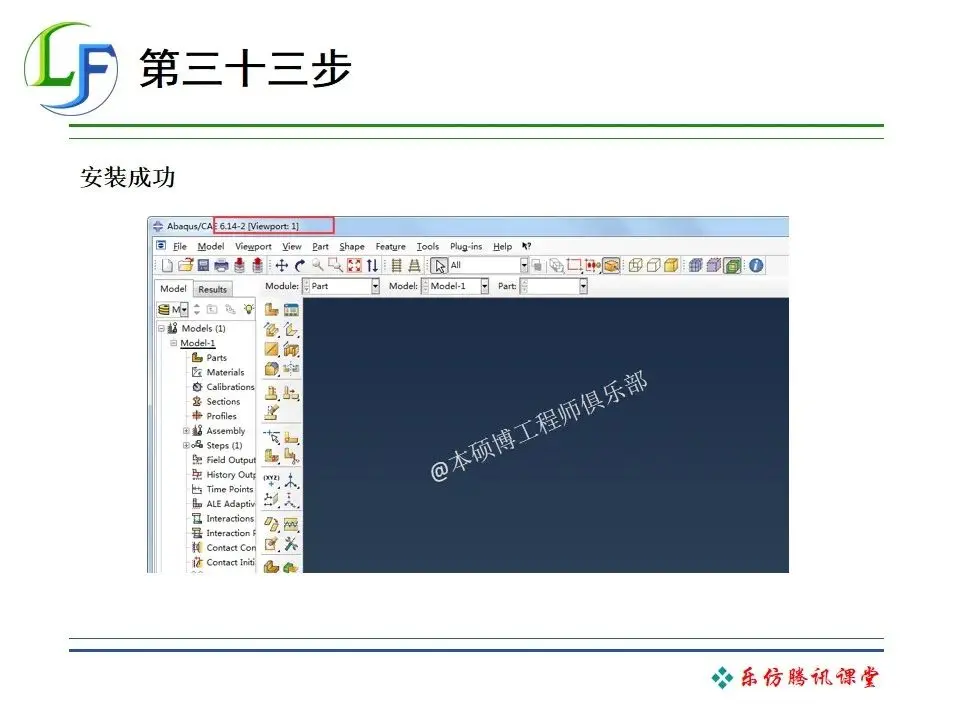

界面元素控制

若左侧模型树消失：

• 优先尝试 View → Windows → Restore All Windows，或按 Ctrl+T。

工具栏图标缺失：

• 检查是否误入特定模块（如 Sketcher），切换回 Part/Assembly/Visualization 模块即可恢复对应工具集。

模型对象局部隐藏（后处理/建模常用）

创建显示组

• 点击工具栏 Create Display Group 图标（或 Tools → Display Group → Create）。

选择方式

• 选 Parts、Elements 或 Nodes，鼠标框选/点选目标对象。

执行隐藏

• 在对话框底部点击 Remove 按钮（将选中项从当前视图移除）；若需“只显示选中项”，则先 Remove 其他项，再 Plot 该组。

恢复显示

• 打开 Display Group Manager，选中包含全部对象的组点击 Plot，或直接关闭自定义组恢复默认全显。

高级可视控制

实例开关

• View → Assembly Display Options → Instances 标签页，可单独勾选/取消特定实例的显示。

透明化与切片

• 结合 Display Group 锁定部分区域后，在 Display Options 中开启透明；或使用 Tools → Section 进行动态剖切观察内部。

注意事项

• Display Group 的"Remove"仅为视觉隐藏，不删除模型数据；重新 Plot 即可恢复。
• 若误操作导致全黑视图，是因为所有对象被 Remove 且未创建新组， Manager 重建全显组或重启 CAE 加载 .rpy 日志可复原。

扩展内容：底层原理与操作技巧

底层原理

Abaqus 监控器空白问题主要涉及求解器启动、进程通信、文件生成等方面。理解这些底层原理有助于更快速地定位和解决问题。

操作技巧

• 定期检查工作目录下相关文件，以便及时发现异常；
• 在遇到问题时，先从简单易排查的原因入手；
• 遇到复杂问题时，可查阅相关文档或咨询技术支持。
