Abaqus壳体表面生成与接触主从面拓扑处理

在Abaqus软件中进行结构分析时，正确设置表面参数是确保分析准确性和结果可靠性的关键。这里将深入探讨Abaqus中表面参数的设置，包括表面生成壳体、损伤准则的配置、表面偏移设置、表面集创建以及循环对称约束中的表面处理。

解决问题：Abaqus中表面参数的准确设置

一、根据表面生成壳体

操作原理：在Abaqus中，选择模型表面来生成壳体单元，这有助于简化复杂结构模型的有限元分析。

常见误操作：错误选择表面可能导致壳体单元生成错误，影响分析结果。

步骤：

• 在Part模块中选择要生成壳体的表面。
• 使用“Shell”命令创建壳体单元。
• 设置壳体厚度和材料属性。

二、损伤准则配置

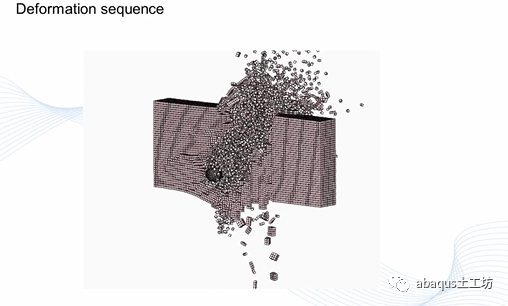

操作原理：Abaqus中无名为“柔性损伤”的独立准则，指延性金属损伤或剪切损伤。这些损伤准则的核心参数包括断裂应变、应力三轴度和应变速率映射表。

常见误操作：参数设置错误可能导致分析结果不准确。

步骤：

• 定义损伤起始判据：设置等效塑性应变与应力三轴度、应变速率的关系曲线。
• 定义损伤演化规律：设置失效时的等效塑性位移或断裂能耗散。
• 选择损伤准则：延性准则适用于微孔聚集导致的韧性断裂；剪切准则适用于剪切带局部化断裂；Johnson-Cook损伤准则适用于Explicit分析。

三、表面偏移设置

操作原理：Abaqus中壳偏移的Top和Bottom表面分别指参考面位于壳厚度的上表面和下表面，这直接影响接触定义、载荷施加及结果解读。

常见误操作：错误的表面偏移设置可能导致分析结果不准确。

步骤：

• 在Property模块创建壳截面时，"Offset"选项选择Top、Bottom或Middle。
• 后处理验证：在Visualization模块，点击Result > Section Points，切换显示层面。

四、表面集创建

操作原理：表面集用于定义接触对、载荷施加或边界条件。

常见误操作：错误的表面集创建可能导致分析结果不准确。

步骤：

• 切换模块：进入Part、Assembly或Mesh模块。
• 打开创建菜单：点击Tools > Surface > Create。
• 命名与类型选择：输入表面集名称，选择类型（Geometric或Element faces）。
• 选取面：在图形区点击需包含的面。
• 验证：在Tools > Surface > Manager中查看已创建的表面集列表。

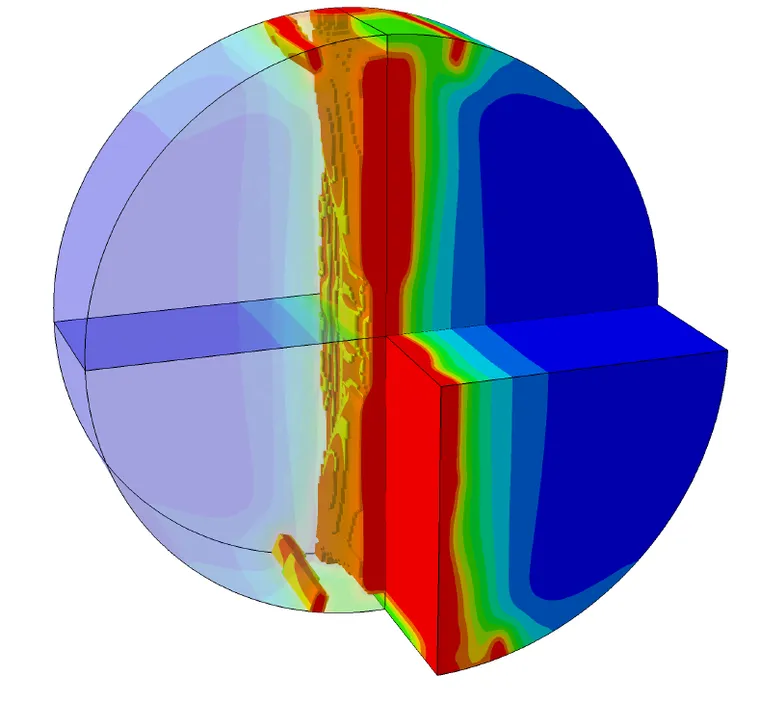

五、循环对称约束中的表面处理

操作原理：循环对称约束中主从面严禁存在几何重叠或公共边，重叠会导致节点归属冲突与求解报错。

常见误操作：错误的表面定义可能导致计算错误。

步骤：

• 检查几何拓扑：确认扇区两侧对称面无公共边。
• 重新定义表面集：确保主从面包含的单元/节点无交集。
• 网格划分策略：优先采用扫掠网格或复制网格技术。
• 约束设置验证：提交前运行Model Check，重点关注"Cyclic Symmetry"相关警告。

延伸思考

在Abaqus中，如何根据不同材料特性选择合适的损伤准则，以适应不同类型的结构分析？
