Abaqus接触穿透机理与抑制：主从面穿透及刀具/冲压穿透

技术操作手册：Abaqus 面穿透主面问题排查与解决

故障场景与适用环境

操作前置检查

• 确保已定义接触属性，包括法向行为（如“硬接触”）。
• 检查主从面选择是否正确，刚度大、网格粗、凹面或解析面应为主面，刚度小、网格细、凸面应为从面。
• 确认接触对已激活，初始间隙设置合理。
• 检查网格质量，确保接触区网格足够细化。
• 确保求解参数设置正确，如时间步长、收敛控制等。

核心执行步骤

• 检查接触定义：
• 点击 ABAQUS 用户界面中的“Interaction”模块。
• 进入“Contact Pairs”子模块，检查所有接触对的定义。
• 确保法向行为设置为“Hard Contact”。

• 调整网格：
• 进入“Mesh”模块，对接触区进行网格细化。
• 使用“Mesh Control”工具，确保接触区网格至少细化为3层单元。

• 设置接触算法：
• 在“Contact”模块中，设置接触算法为“Surface-to-Surface”。
• 调整罚刚度比例因子（Scale Factor），避免病态矩阵。

• 启用初始调整：

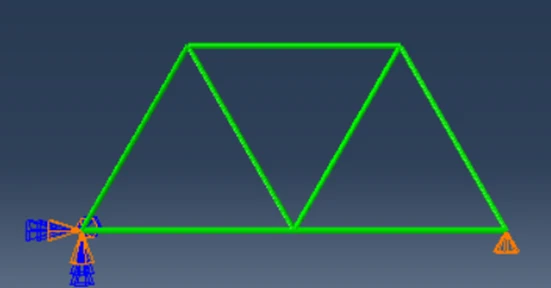

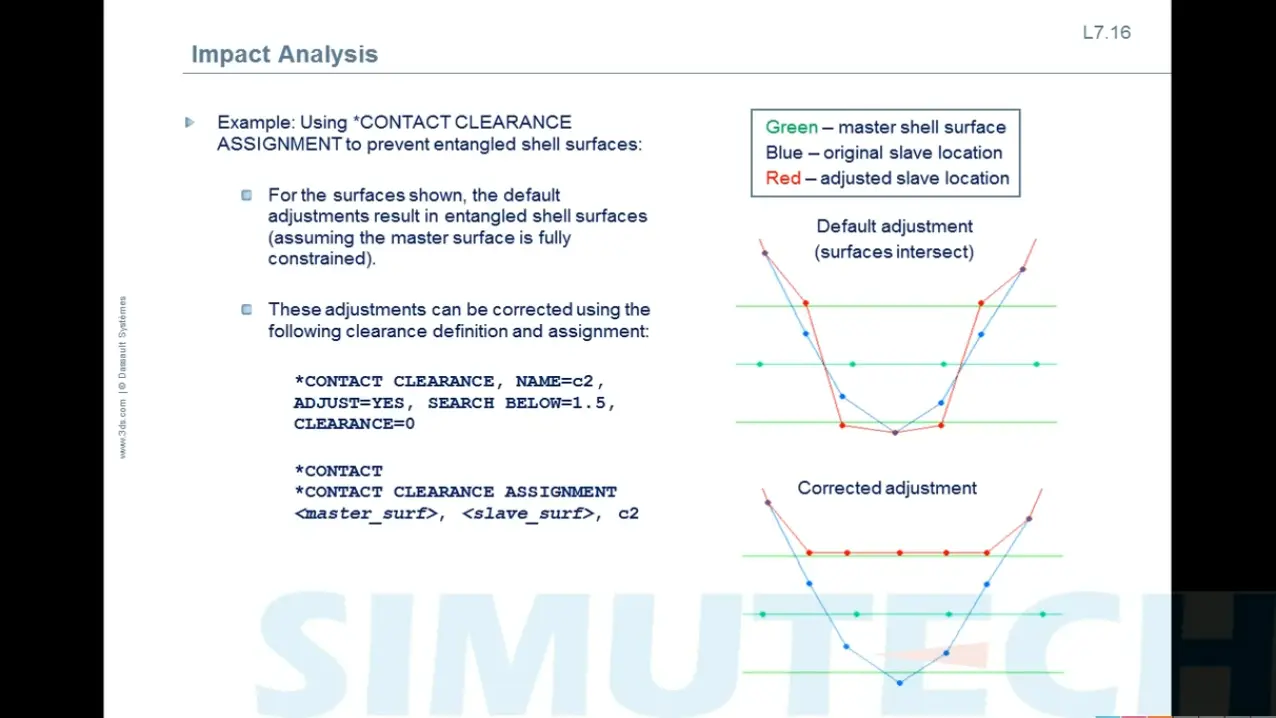

• 在“Contact Pairs”中，选择“Adjust=Yes”以消除初始几何干涉。

• 优化求解参数：
• 在“Solution”模块中，设置适当的时间步长和收敛参数。
• 对于显式分析，检查并调整质量缩放因子。

预期正常反馈

• 求解成功完成，无穿透错误。
• 接触压力场（CPRESS）显示非零值，且间隙（COPEN）为零。

常见报错与排查

• 报错信息：“contact pair has excessive penetration”：
• 检查网格质量，确保接触区网格足够细化。
• 调整罚刚度比例因子，避免过大的刚度。

• 报错信息：“too many attempts made for this increment”：
• 检查时间步长设置，确保其足够小。
• 添加粘性阻尼，提高求解稳定性。

• 报错信息：“matrix is singular to working precision”：
• 检查罚刚度比例因子设置，避免病态矩阵。
• 确保网格质量，特别是接触区网格。

避坑指南

• 警告：确保法向行为设置为“Hard Contact”，否则接触对将允许穿透。
• 警告：检查主从面选择，刚度大、网格粗的面应为主面。
• 警告：确保网格质量，特别是在接触区，网格需足够细化。

关联问题延伸

• 若模型存在大变形，可能需要开启大变形分析选项（NLGEOM=ON）。
• 若模型中存在流体，可能需要使用流体单元和相应的分析技术。

概率会遇到的相关问题

• 模型中的初始间隙过大。
• 模型中的几何存在尖角或错位。
• 时间步长设置不当导致数值发散。

操作技巧

• 使用自动网格细化工具，快速提高接触区网格质量。
• 在分析前，使用预处理器中的“Analysis Settings”工具检查模型和求解设置。
• 监控求解器的状态，以便及时发现问题并调整设置。
