Abaqus接触算法与接触步配置：主从面、切向力与接触反力

接触关系概述

接触关系是模拟构件间相互作用的核心技术，主要用于计算接触面的力传递、位移约束及摩擦效应。接触关系对于模型的准确性和计算效率至关重要。以下是一份详尽的避坑指南，帮助新手顺利掌握ABAQUS中的接触分析。

踩坑复盘

1. 接触类型选择错误

问题：在ABAQUS中，根据求解器类型（Standard 或 Explicit），接触关系的定义方式主要分为通用接触（General Contact）和接触对（Contact Pair）两大类。新手容易混淆这两者的适用场景。

解决办法：

• 通用接触（General Contact）：适用于复杂模型，在ABAQUS/Explicit中最为有效便捷。
• 接触对（Contact Pair）：需明确定义每一对可能产生接触的主面和从面，求解效率更高，适合接触范围明确的场景。

2. 接触属性设置不当

问题：在定义接触关系时，必须指定法向行为和切向行为。新手可能不清楚如何选择合适的参数。

解决办法：

• 法向行为：硬接触（Hard Contact）适用于大多数金属接触分析；软接触（Soft Contact）适用于初始过盈配合或为避免收敛困难的情况。
• 切向行为：库仑摩擦模型最常用，摩擦力与法向压力成正比。

3. 主从面选择原则不当

问题：主面和从面的选择直接影响计算精度和收敛性。新手可能不清楚如何选择。

解决办法：

• 主面：刚度较大、网格较粗的表面（如金属件）。
• 从面：刚度较小、网格较细的表面（如橡胶、薄板）。

4. 接触约束与简化设置不当

问题：ABAQUS提供多种约束方式来简化接触关系，新手可能不清楚如何使用。

解决办法：

• Tie 绑定约束：将两个表面永久绑定在一起。
• MPC 约束：多点约束模拟螺栓连接等特定行为。

可复用的解决办法

配套工具/资源推荐

• ABAQUS官方教程：[ABAQUS官方教程](https://www.ansys.com/products/academic/abaqus.html)
• ABAQUS用户论坛：[ABAQUS用户论坛](https://community.ansys.com/t5/ABAQUS/bd-p/abaqus)
• ABAQUS帮助文档：[ABAQUS帮助文档](https://help.ansys.com/documentation/abaqus/)

常见问题及解决

问题1：接触分析收敛困难。

解决方法：采用“分步接触建立”（先微过盈贴合，再加载）、开启 Stabilization 或减小初始增量步。

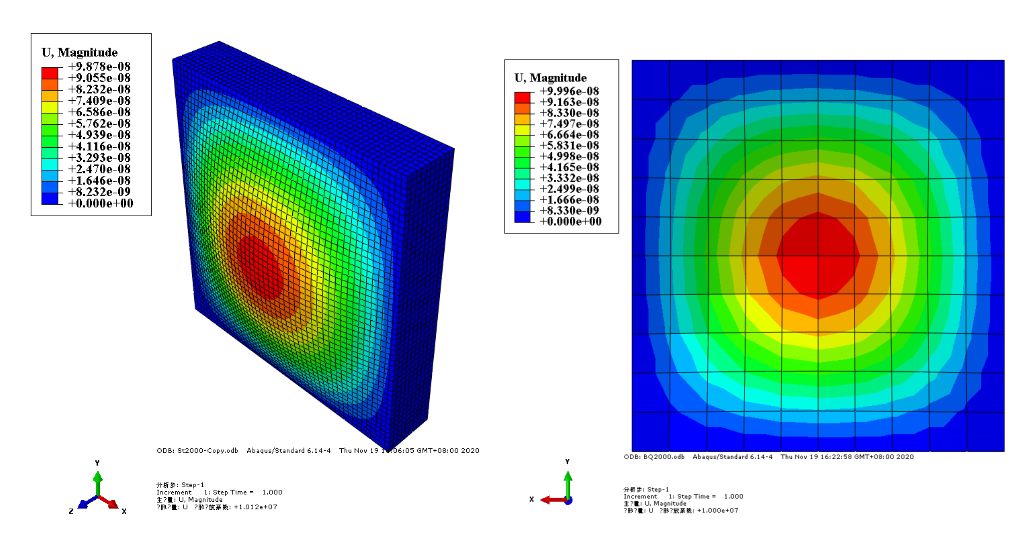

问题2：接触反力提取错误。

解决方法：确保模型单位系统一致，正确约束自由度，使用Python脚本框架进行自动化提取。

问题3：接触面穿透。

解决方法：检查主从面原则是否正确，加密从面网格，使用 *CONTACT INITIALIZATION DATA 关键字消除初始间隙与穿透。
