solidworks画圆柱凸轮

在SolidWorks中绘制圆柱凸轮主要有两种常用方法：‌手动建模创建自定义凸轮‌或‌使用Toolbox插件自动生成标准凸轮‌。

手动建模方法

手动建模适合创建形状特殊的凸轮，核心步骤是创建圆柱体、定义凸轮槽轨迹，然后进行扫描切除。以下是基于方程式驱动曲线的详细步骤：‌‌‌

‌创建圆柱体‌：在前视基准面绘制矩形轮廓，通过旋转特征生成圆柱主体。‌‌‌

‌绘制凸轮槽轨迹‌：

新建3D草图，使用“方程式驱动的曲线”功能。例如，可输入参数化方程来定义一条空间曲线（如：半径62.5，高度10的一半，5代表五边形等）。


创建另一条对称曲线后，使用“组合曲线”将两条曲线合并为一条完整轨迹。‌‌‌

‌生成凸轮槽‌：使用“扫描切除”命令，以组合曲线为路径，圆形轮廓（如直径20）为轮廓，切除出凸轮槽。‌务必勾选“合并切面”选项‌，以确保槽体是一个连续的面，便于后续装配中的配合操作。‌‌‌

‌添加细节‌：根据设计需要，添加倒角、圆角等特征完成建模。‌‌‌

此外，也可以使用“包覆”特征来创建环绕圆柱的槽，或通过创建多个基准面并绘制多边形轮廓来定义轨迹。‌‌‌

使用Toolbox插件方法

如果凸轮运动规律符合标准形式（如平移推杆），使用Toolbox插件可以快速生成。‌‌‌


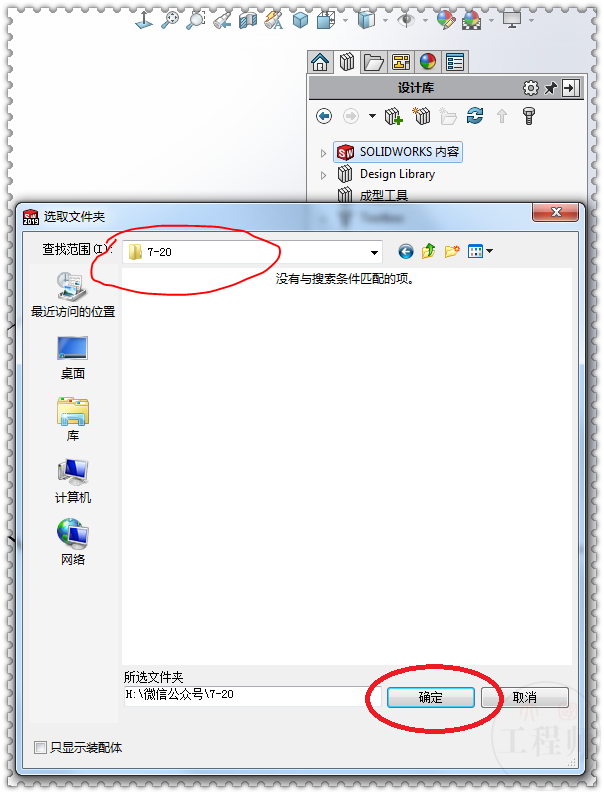

‌启用插件‌：在SolidWorks中启用Toolbox插件，从工具栏或菜单中找到“凸轮”工具。‌‌‌

‌设置参数‌：在弹出的对话框中依次填写参数：

‌设置选项卡‌：选择凸轮类型为“圆形”，推杆类型（如“平移”），并输入推杆直径、基圆半径（开始半径）、开始角度等。

‌运动选项卡‌：定义推杆的运动规律（升程、回程等），设置运动段的参数。

‌生成选项卡‌：设定坯件的外径、厚度，毂（凸台）的尺寸，通孔直径，以及轨迹类型（盲孔或贯穿）等。‌‌‌

‌生成模型‌：点击“创建”，Toolbox将自动生成一个新的圆柱凸轮零件文件。‌‌‌
