solidworks怎么画斜管

在 SolidWorks 中绘制斜管（即具有倾斜角度的管道或管状结构），根据用途不同可分为‌结构建模‌和‌工程图注解‌两类操作。以下是主流方法：

‌一、建模方式：创建实际斜管实体‌

‌方法 1：使用“扫描”命令（适用于任意角度斜管）‌

在前视基准面绘制管子截面（如圆）。

在右视基准面绘制一条‌倾斜直线‌作为扫描路径（可通过标注角度控制斜度，如 45°）。

选择 ‌“扫描”‌ 命令，截面为轮廓，倾斜线为路径，完成扫描 ‌‌

✅ 优点：操作简单，适合单段斜管；可精确控制角度。

‌方法 2：使用“基体法兰”+“拉伸切除”（适用于钣金斜管）‌

在前视基准面绘制带切口的圆形草图。

使用 ‌基体法兰‌ 命令生成直管。

新建基准面，通过‌点+线‌或‌角度参考‌定义倾斜平面。

在倾斜基准面上绘制新截面，再次使用 ‌基体法兰‌ 或 ‌拉伸切除‌ 形成斜口 ‌‌


✅ 优点：适合钣金件，支持展开；可处理多段斜接。

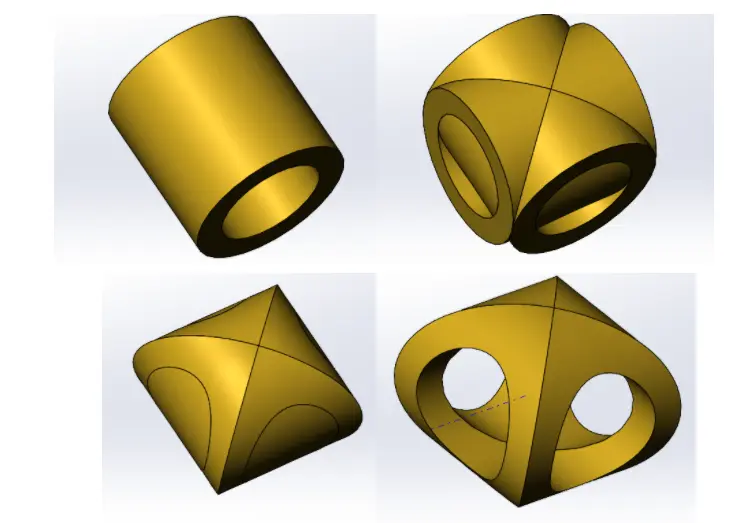

‌方法 3：使用“旋转切除”或“异型孔”创建斜孔（局部斜切）‌

在上视基准面绘制圆并拉伸凸台。

新建基准面，通过‌斜线+参考平面‌定义倾斜面。

在该基准面上绘制孔轮廓，使用 ‌旋转切除‌ 或 ‌拉伸切除‌ 形成斜孔 ‌‌

✅ 优点：适用于在直管上开斜孔或局部斜切。


‌二、工程图注解：标注斜度（用于施工图）‌

若需在工程图中显示斜管坡度（如管道工程）：

在 ‌3D 模型‌ 中已定义斜度（通过管道线路添加坡度）‌‌

在工程图中，右键点击 BOM 表 → ‌列类型‌ → 选择 ‌“斜度”‌ 属性 ‌‌

右键斜管中心线 → ‌注解‌ → ‌管道斜度‌ → 选择角度注解方式（如度数或比例）‌‌

⚠️ 注意：此功能需使用 ‌SOLIDWORKS Piping‌ 或 ‌Routing‌ 模块，标准版可能不支持 ‌‌

‌三、推荐资源‌

SolidWorks 官方帮助 - 添加斜度 ‌‌

SolidWorks 官方帮助 - 注解斜度 ‌‌

根据实际需求选择建模或注解方式。若为普通机械零件，‌扫描法‌最常用；若为管道系统或钣金件，建议结合‌基体法兰‌与‌基准面倾斜‌方法。
