solidworks轴扭矩分析

在SolidWorks中对轴进行扭矩分析，主要通过其内置的Simulation模块完成，核心流程包括：创建或导入模型、定义材料属性、施加扭矩载荷与约束、进行网格划分、运行求解并查看结果（如应力、变形）。‌‌‌

核心分析流程

进行扭矩分析需遵循一个清晰的步骤序列，以确保分析的有效性和准确性。

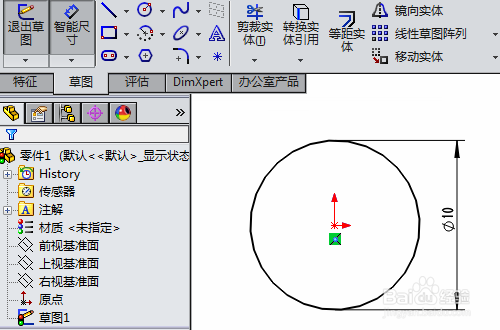

‌模型准备与材料定义‌：首先，确保轴的3D模型已完成设计。进入Simulation模块后，首要任务是为轴指定正确的材料属性，如弹性模量和泊松比，这对结果的准确性至关重要。 一个参考案例中使用的材料是AISI 1045钢（冷拔）。‌‌‌

‌载荷与约束施加‌：这是模拟真实工况的关键。‌扭矩载荷‌通常通过“扭矩”载荷类型施加在轴的特定圆柱面上（如联轴器安装面），需要指定扭矩的大小和方向。 同时，必须施加合理的‌约束（夹具）‌以防止模型发生刚体位移。常见的约束方式包括：‌‌‌

‌固定铰链‌：用于完全固定轴承座，约束所有平移自由度。‌‌‌

‌滚柱/滑杆‌：用于模拟轴承的径向支撑，允许轴向移动。‌‌‌

‌高级夹具（在圆柱面上）‌：可用于约束圆周方向的位移，模拟扭矩传递时的边界条件。‌‌‌


‌网格划分与求解‌：设置网格参数（如单元大小、类型）后运行分析。合理的网格划分，尤其是在应力集中区域（如键槽、过渡圆角）进行局部细化，能提升计算精度。‌‌‌

关键设置与技巧

正确的参数设置是获得可靠分析结果的基础，需重点关注以下几个方面。

‌材料属性准确输入‌：必须根据轴的实际材质，从SolidWorks材料库或自定义输入准确的力学性能参数，如屈服强度、弹性模量等。‌‌‌


‌扭矩载荷的模拟方式‌：在SolidWorks Simulation中，扭矩是作为外部载荷直接施加在圆柱表面上的。需明确扭矩值（单位如N·m）和参考方向（通常选择另一个固定面作为参考）。‌‌‌

‌约束条件的合理选择‌：约束的设置需贴合轴的实际安装与受力情况。例如，一端完全固定，另一端允许承受扭矩并可能产生相应变形，是常见的简化模型。‌‌‌

‌网格控制策略‌：对于结构复杂的轴，建议使用“基于曲率的网格”，并可在关键部位手动应用网格控制，提高网格质量，避免因网格不佳导致结果失真。‌‌‌

结果解读与验证

分析完成后，正确解读结果数据是判断设计是否合格的最后一步。

‌查看主要结果指标‌：分析完成后，应重点查看‌Von Mises应力分布‌云图，识别最大应力位置；查看‌合位移‌云图，了解轴的变形情况。 这些是评估轴强度与刚度的核心指标。‌‌‌

‌与设计标准对比‌：将得到的最大应力值与所选材料的屈服强度进行对比，若最大应力低于屈服强度，通常认为设计在静态强度上是安全的。 同时，变形量也应满足设计要求的刚度标准。‌‌‌

‌核查收敛性与假设‌：需确认分析是否成功收敛，并回顾分析中做出的简化假设（如忽略动态效应、理想化约束等），理解这些假设对结果可能产生的影响。‌‌‌
