在 SolidWorks 中对矩形实体进行斜角切除，主要有以下几种常用方法，适用于不同场景（如倒角、斜面切除、草图斜切等）：

‌一、使用“倒角”命令（适用于边线倒斜角）‌

适用于对矩形实体的‌边线‌进行倒角处理，生成 45° 或其他角度的斜面。

‌步骤‌：

完成矩形拉伸（如使用“拉伸凸台/基体”）。

点击 ‌“倒角”‌ 命令（位于“特征”工具栏或通过菜单：‌插入 → 特征 → 倒角‌）。

在属性管理器中：

选择 ‌“角度-距离”‌ 或 ‌“距离-距离”‌ 模式。

输入角度（如 45°）和距离，或两个方向的距离。

选择要倒角的‌边线‌，点击 ‌√‌ 完成。


此方法适用于标准倒角，不适用于在实体内部切出斜面。

‌二、使用“拉伸切除”配合斜面基准面（适用于内部斜切）‌

适用于在矩形实体‌中间或特定位置‌切出斜面。

‌步骤‌：

创建矩形实体（如拉伸凸台）。

创建斜面基准面：

点击 ‌“参考几何体” → “基准面”‌。

选择 ‌“三点”‌ 或 ‌“面+角度”‌ 定义斜面（例如：选择顶面和一条边，输入角度）。

在该斜基准面上绘制‌闭合草图轮廓‌（如矩形、多边形）。

使用 ‌“拉伸切除”‌，选择草图，设置切除方向为 ‌“贯穿”‌ 或指定深度。


点击 ‌√‌ 完成斜面切除。

此方法灵活，可控制斜面位置和角度，适合复杂结构 ‌‌

‌三、使用“旋转切除”或“放样切除”（适用于曲面或非均匀斜角）‌

若斜角沿长度方向变化（如锥形斜切），可使用 ‌“放样切除”‌。

若围绕轴线旋转形成斜角（如螺纹倒角），可用 ‌“旋转切除”‌ ‌‌

‌四、直接在草图中绘制斜线（适用于二维斜角）‌

若只需在草图层面表现斜角（如钣金展开图）：

使用 ‌“直线”‌ 工具绘制带角度的线段。


或使用 ‌“倾斜线”‌ 命令（在草图工具栏中），指定角度（如 45°）和长度 ‌‌

‌推荐操作流程（通用场景）‌

‌新建零件‌，选择前视/上视基准面。

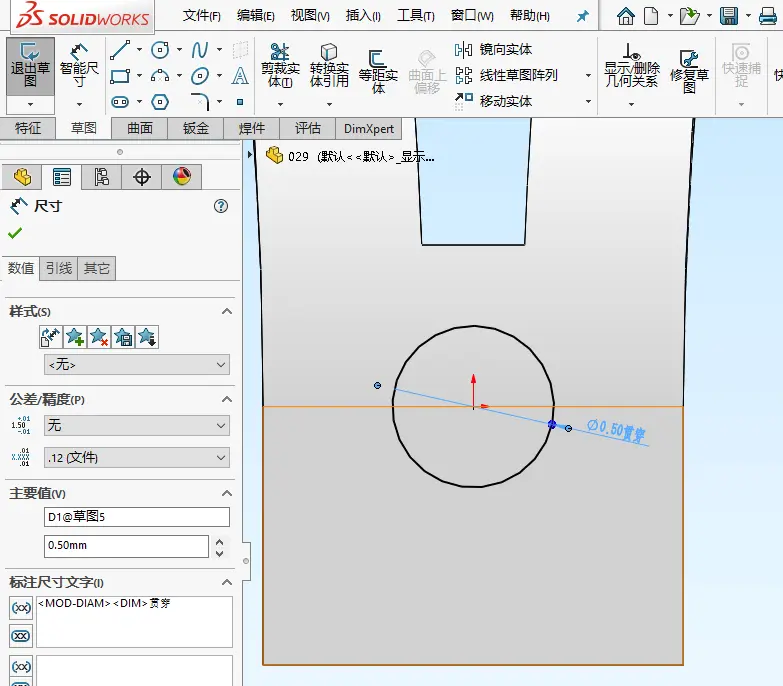

绘制‌矩形草图‌，标注尺寸，退出草图。

使用 ‌“拉伸凸台/基体”‌ 生成实体。

根据需求选择：

‌倒角‌ → 用于边线；

‌基准面+拉伸切除‌ → 用于内部斜切。

如需视频演示，可参考以下资源：

SolidWorks 45度斜角绘制方法

SolidWorks斜切长方体教程

上面方法适用于 ‌SolidWorks 2016–2026‌ 各主流版本。
