solidworks钣金扭转

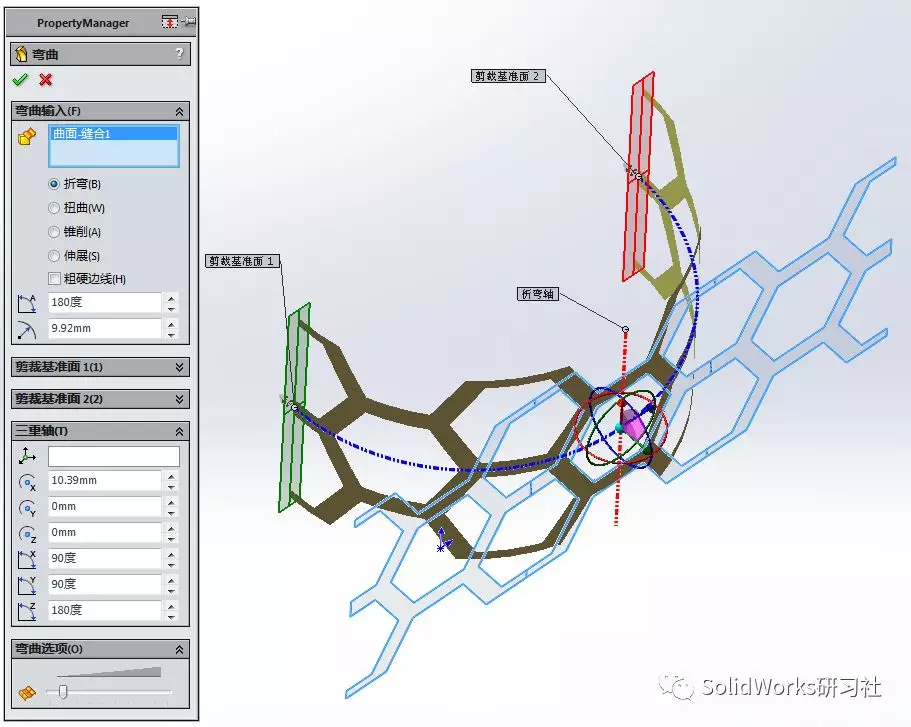

在 SolidWorks 中实现钣金扭转，主要有以下几种常用方法，适用于不同场景和设计需求：

‌1. 使用“放样折弯”创建扭转钣金（推荐用于复杂扭转）‌

适用于需要沿长度方向逐步扭转的钣金件，如螺旋状或渐变角度的结构。

‌步骤‌：

在多个基准面上分别绘制不同角度的草图轮廓（如矩形、圆形等）。

选择 ‌“钣金” → “放样折弯”‌ 命令。

依次选择各草图轮廓作为路径。

设置钣金厚度、折弯半径等参数。

完成后可展开查看是否符合要求。

示例：设计一个 45° 扭转矩形漏斗，可在上下两个基准面绘制相同矩形但旋转一定角度，再用放样折弯连接 ‌‌

‌2. 使用“移动/复制实体”+旋转实现局部扭转‌

适用于已有的实体或钣金特征需要局部旋转一定角度。

‌步骤‌：

绘制基础钣金结构（如基体法兰）。


使用 ‌“直接编辑” → “移动/复制实体”‌。

选择要扭转的面或边线。

指定旋转轴（如模型的 X、Y 或 Z 轴）和旋转角度（如 90°）。

确认后完成局部扭转。

注意：此方法适用于非折弯区域的刚性扭转，不适用于连续折弯结构 ‌‌

‌3. 使用“转折”功能实现小范围角度转折‌

适用于在钣金边缘进行局部角度调整（如 90° 折弯），但‌不能实现连续扭转‌。

‌步骤‌：

在基体法兰的一个面上绘制一条直线作为转折线。

选择 ‌“钣金” → “转折”‌。

选择固定面和转折线，设置转折深度和角度。

系统会沿该线生成折弯 ‌‌

⚠️ 注意：此方法仅适用于‌单点折弯‌，无法实现沿长度方向的连续螺旋扭转。


‌4. 转换实体为钣金后进行扭转（适用于导入模型）‌

若已有实体模型（如带扭转的曲面体），可尝试转换为钣金：

使用 ‌“转换到钣金”‌ 工具。

选择固定面、指定厚度和折弯边线。

系统自动识别可展曲面并生成钣金特征（需模型满足可展条件）‌‌

适用场景：从其他 CAD 软件导入的扭转实体，需转换为可展开的钣金零件。

‌关键提示‌

‌连续扭转‌（如螺旋叶片）建议使用 ‌放样折弯‌ 或 ‌扫描折弯‌（需配合型材路径）。

扭转后务必使用 ‌“平板型式”‌ 功能验证是否可正确展开，避免加工误差。

SolidWorks 2025 新增了更灵活的边线法兰和折弯凹口功能，有助于优化扭转结构的工艺性 ‌‌

如需详细操作演示，可参考以下资源：

SolidWorks钣金实例--矩形漏斗（含扭转）

SolidWorks旋转钣金正确打开方式
