solidworks怎么画折弯

在 SolidWorks 中绘制钣金折弯，主要通过 ‌“绘制的折弯”（Sketched Bend）‌ 功能实现。以下是基于最新官方资料和主流教程整理的操作步骤：

‌核心操作流程‌

‌进入钣金环境‌

确保已创建钣金基体法兰（使用“基体法兰”命令），或已有可折弯的钣金实体。

‌绘制折弯线‌

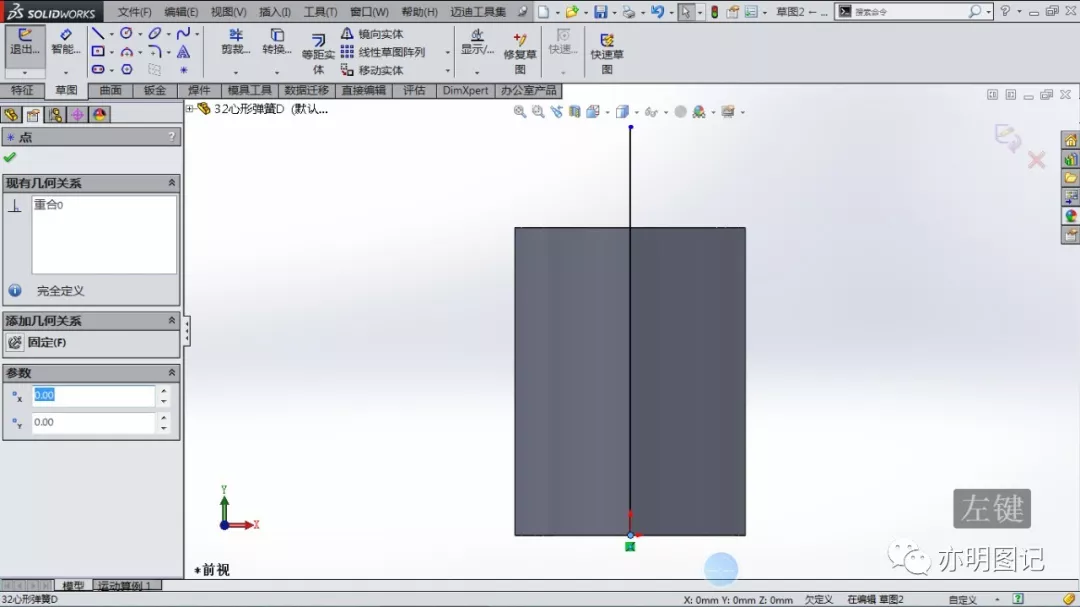

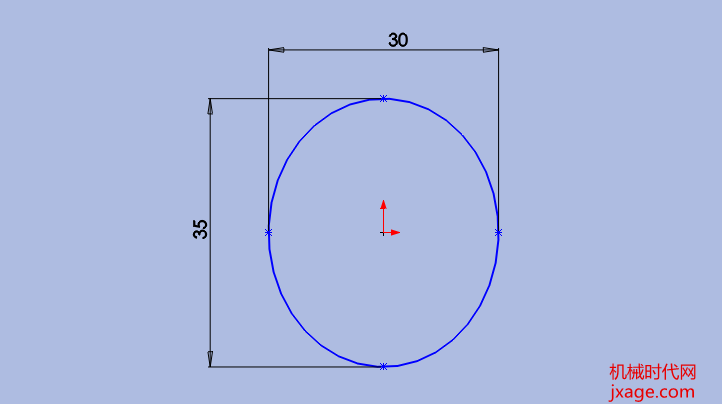

在需要折弯的面上新建草图。

‌只能绘制直线段‌（不能是圆弧、样条曲线等）‌‌

折弯线可不与边缘重合，系统会自动延伸寻找交点‌‌

‌应用绘制的折弯‌

退出草图后，点击 ‌“钣金”选项卡 → “绘制的折弯”‌‌‌

选择刚绘制的折弯线。


选择 ‌固定面‌（即折弯时保持不动的那一侧）‌‌

‌设置折弯参数‌

‌折弯角度‌：默认 90°，可自定义（如 60°、120° 等）‌‌

‌折弯位置‌：决定折弯线相对于材料的位置，有以下选项‌‌

‌材料在内‌：折弯线与材料内表面重合。

‌材料在外‌：折弯线与材料外表面重合。

‌折弯在外‌：折弯线位于材料外部，按半径偏移。

‌中心线‌：折弯线位于材料中性层（默认常用）‌‌

‌折弯半径‌：通常自动继承默认值，也可手动修改‌‌


‌确认完成‌

点击“√”生成折弯，模型将按设定折起。

‌补充说明‌

‌多条折弯线‌：一个草图中可绘制多条直线，每条均可作为独立折弯线‌‌

‌不规则折弯‌：适用于非标准形状（如斜折、多段折），比边线法兰更灵活‌‌

‌展开验证‌：完成折弯后，可使用“展开”功能查看展开尺寸是否符合加工要求‌‌

‌推荐学习资源‌

SolidWorks 官方帮助 - 绘制的折弯 ‌‌

B站教程：SolidWorks钣金绘制折弯实战 ‌‌

B站完整零基础教程（含折弯章节） ‌‌

如需处理复杂曲面折弯，还可结合“弯曲”特征（Insert > Features > Bend），但“绘制的折弯”是钣金设计中最常用、最直接的方法。
