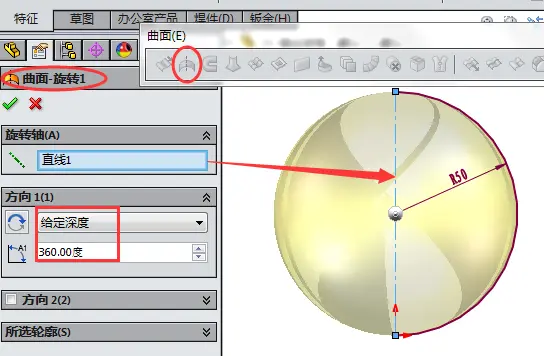

solidworks弧形折弯线

在 SolidWorks 中处理‌弧形折弯线‌，需根据设计阶段（建模或展开）和具体需求（如显示折弯线、生成多刀折弯、添加边线法兰等）采用不同方法。以下是关键操作要点：

‌一、创建弧形折弯线的方法‌

‌使用“绘制的折弯”特征‌

在钣金平面草图中绘制‌直线‌作为折弯线（注意：即使最终是弧形折弯，草图中仍只能用直线定义折弯位置）‌‌

路径：钣金 → 绘制的折弯

选择平面 → 绘制折弯线（直线）→ 退出草图 → 设置折弯参数（角度、半径等）

‌使用“放样折弯”处理大圆弧‌

适用于连续圆弧折弯，通过两个轮廓草图生成平滑过渡的弧形折弯，并自动显示每刀折弯线与角度‌‌

创建两个基准面，分别绘制起始和终止轮廓

使用 放样折弯 命令，选择轮廓即可生成带多刀折弯线的弧形结构

‌边线法兰 + 圆弧边线‌

可对已有的圆弧边缘直接添加边线法兰，但需注意：‌若边线被识别为“非线性”，可能无法选择‌‌‌

解决方案：避免先展开再折回；确保无正交切除干扰；分段创建折弯特征

‌二、显示折弯线的方法‌

若展开后看不到折弯线，按以下步骤开启显示‌‌

在 ‌FeatureManager 设计树‌ 中选中钣金零件

点击 ‌“展开”‌ 按钮，进入展开状态


展开子特征 → 找到 ‌“折弯线”‌ → 勾选 ‌“显示”‌

或通过视图菜单启用：视图 → 显示 → 勾选 ‌“折弯线”‌‌‌

‌三、常见问题与技巧‌

‌边线法兰选不中圆弧边‌

原因：软件将圆弧边识别为“非线性基体”‌‌

解决：

不要先执行“展开”再折回

避免使用正交切除

改用“放样折弯”替代

‌获取精确展开数据（含每刀角度与位置）‌

使用‌放样折弯法‌可自动输出每刀折弯线及角度值（如 177.86°）‌‌

‌辅助工具‌

实物折弯参考尺（带圆弧槽与角度刻度）可提升手绘草图精度，减少 SolidWorks 中的修正‌‌

如需具体操作演示，可参考以下视频教程：

大圆弧钣金件建模与展开

圆弧展开显示多刀折弯线
