在 SolidWorks 中绘制钣金折弯,核心步骤为创建基体法兰→绘制折弯线→使用"绘制的折弯"命令→设置参数。以下是详细操作流程:准备工作与基体创建
新建零件:启动 SolidWorks,选择"钣金"模板或新建零件后调出钣金工具栏。
创建基体法兰:在前视基准面绘制草图轮廓,使用"基体法兰/薄片"命令生成平板,设置材料厚度(如 2mm)。
或转换实体:若已有实体零件,可使用"转换到钣金"命令,选择固定面和折弯边线。
绘制折弯操作步骤

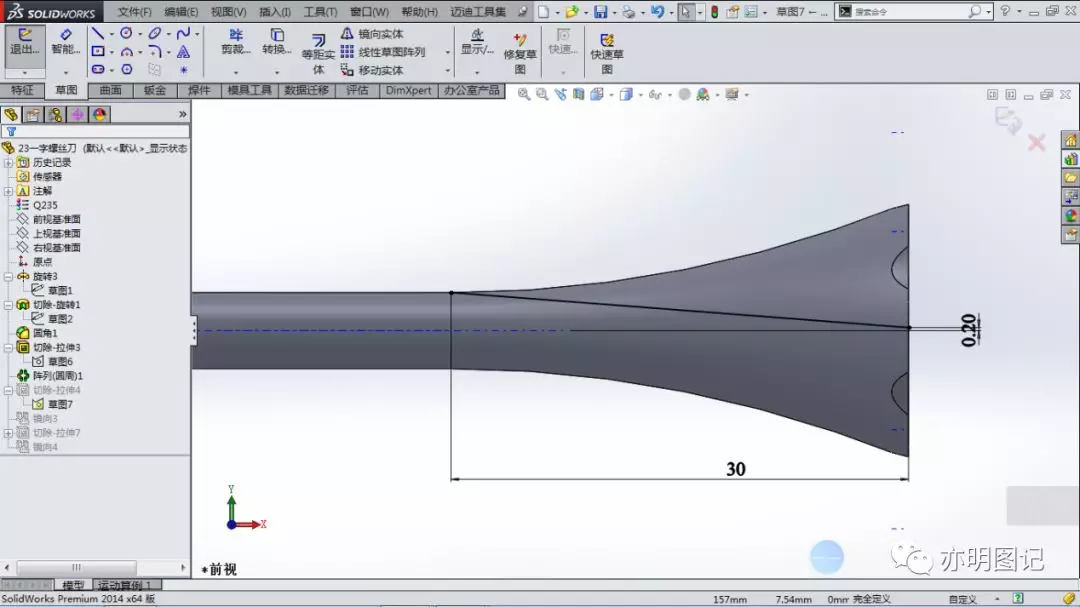

绘制折弯线:在钣金零件表面选择"草图折弯"命令,进入草图模式绘制一条直线作为折弯参考线。
启动折弯命令:点击钣金工具栏中的"绘制的折弯"按钮,或在菜单中选择"插入→钣金→绘制的折弯"。
选择固定面:在 PropertyManager 中选取模型上的固定面,零件展开时该面位置保持不变。
参数设置与完成
设置折弯参数:输入折弯半径(通常为材料厚度的 0.8-1.2 倍)、折弯角度(如 90 度)。
选择折弯系数:在折弯系数下选择 K-因子、折弯扣除或折弯系数表等选项。
释放槽设置:如需自动添加释放槽,勾选"自动切释放槽"并选择类型(矩形或矩圆形)。
确认完成:点击确定,钣金将按设定向指定侧折弯,保存零件模型。
