在 SolidWorks 中,装配体尺寸标注主要在工程图环境中进行,使用智能尺寸或模型项目工具完成标注。三维装配体环境中也可进行临时测量标注,但不作为正式出图使用。
工程图环境标注(标准方法)

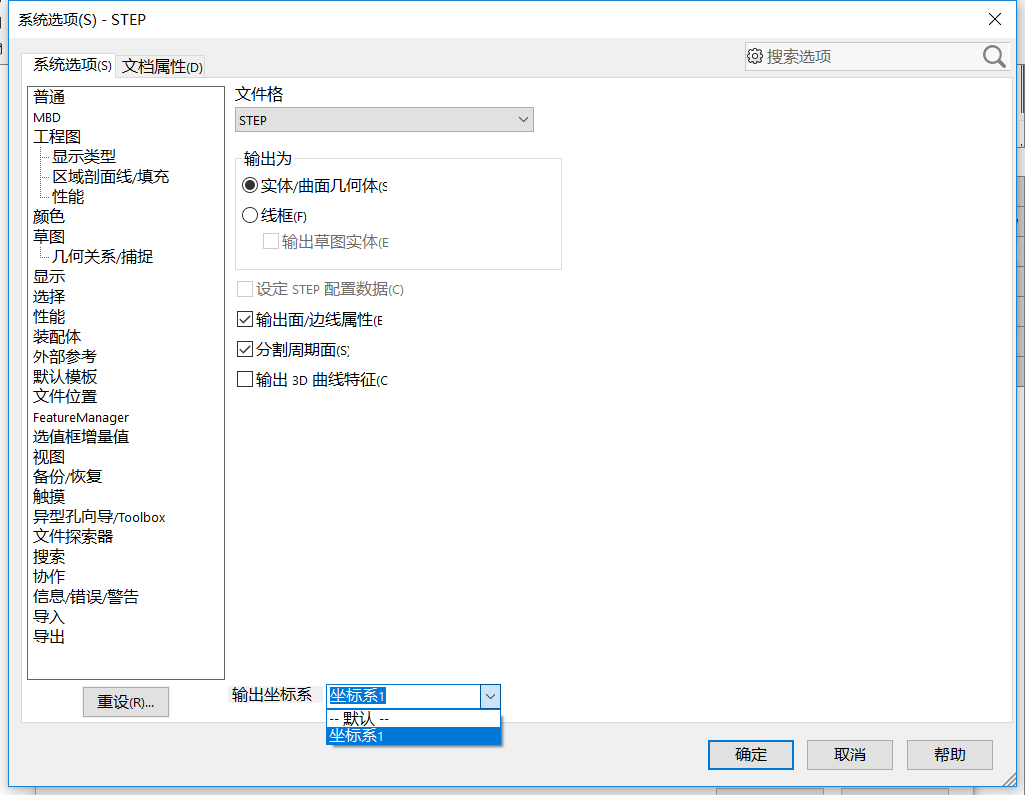

创建工程图:打开装配体文件,点击"文件"→"从零件/装配体制作工程图",选择合适模板进入工程图界面。
放置视图:将装配体视图拖拽到工程图纸中,通常采用三视图或等轴测图布局。
标注尺寸:模型项目:点击"注解"→"模型项目",选择"整个模型",可自动导入建模时的尺寸。
智能尺寸:在"注解"选项卡中选择"智能尺寸",手动选择零部件边线、孔位等进行标注。
调整优化:使用快速尺寸选择器可使尺寸均匀分布,按 ESC 键退出标注工具。

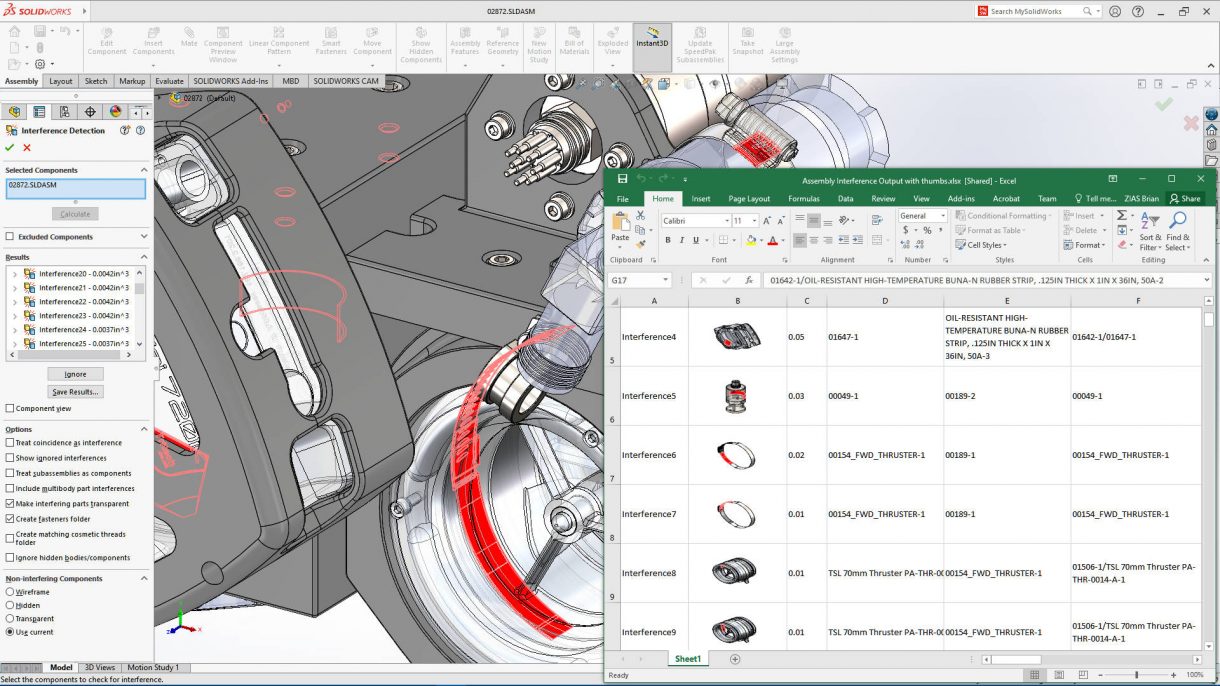

三维环境临时标注(辅助方法)在装配体环境中,点击"评估"→"测量"工具,可临时测量零部件间距离。
或使用"注释"→"尺寸"工具,在三维视图中添加参考尺寸,但此标注不随工程图输出。
标注注意事项
装配图尺寸应标注关键配合尺寸、总体尺寸及定位尺寸,避免重复标注。
尺寸尽量标注在形状特征明显的视图上,同一方向连续尺寸应排列在同一条尺寸线上。
如有多个相同子装配体,可使用系列零件设计表统一管理尺寸参数。
