sw标注尺寸怎么设置

阅读数 3

在 SolidWorks 中标注尺寸主要通过‌智能尺寸工具‌完成，设置分为草图标注和工程图标注两种场景，核心是在【系统选项】-【文档属性】中配置标注样式。‌‌‌

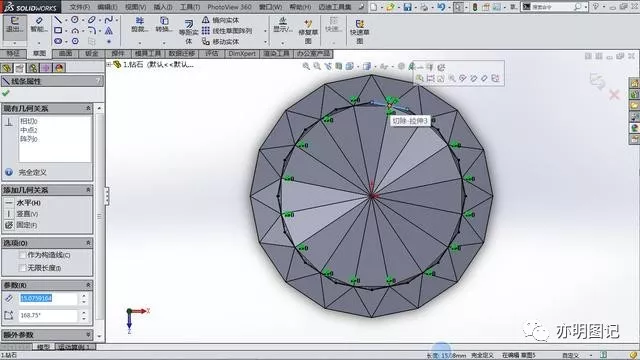

🎯 草图尺寸标注操作

‌激活智能尺寸‌：点击"草图"选项卡中的智能尺寸工具，或使用快捷键 S 调出快捷栏。

‌选择标注对象‌：点击要标注的草图实体（直线、圆、圆弧等），移动指针选择尺寸类型。

‌放置尺寸‌：单击放置尺寸，双击尺寸可修改数值。

‌快速标注‌：启用快速尺寸选择器可让尺寸均匀分布，按 ESC 退出工具。‌‌‌

📐 工程图标注样式设置

‌打开设置面板‌：进入【系统选项】-【文档属性】-【尺寸】。‌‌‌

‌配置关键参数‌：

精度设置为两位小数，消除零显示。

线宽推荐 0.18mm，零件线条 0.35mm。

字体选用长仿宋体（GB 国标要求）。

‌单位设置‌：采用 mm、kg、度，质量精确到三位小数。‌‌‌

‌引线样式‌：在尺寸 PropertyManager 中可调整箭头方位（外侧/内侧/智能）。‌‌‌

⚡ 高效标注技巧

‌鼠标笔势‌：自定义鼠标笔势，草图模块下鼠标滑动即可调用智能尺寸。

‌快捷键自定义‌：在工具 - 自定义 - 键盘中为智能尺寸设置专属快捷键。

‌孔标注‌：异型孔向导生成的孔可直接插入标注变量，保留螺纹规格信息。‌‌‌
