ansys看平面图坐标轴怎么隐藏

在 ANSYS 中隐藏平面图（或视图）中的坐标轴，主要取决于使用的是 ‌经典界面（ANSYS Mechanical APDL）‌ 还是 ‌Workbench 界面‌。根据当前主流版本（如 ANSYS 2022 及以后）和公开资料，操作方式如下：

‌一、ANSYS Workbench 界面（推荐方法）‌

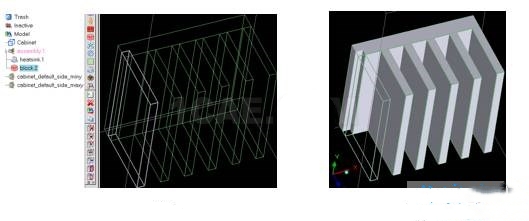

‌隐藏全局坐标系（三重轴 Triad）‌：

点击顶部菜单栏的 ‌View（视图）‌。

选择 ‌Show（显示）‌ → 取消勾选 ‌Triad（三合一坐标系）‌。

在较新版本（如 ANSYS 2020+）中，该选项可能直接位于 ‌View → Triad‌ ‌‌

‌隐藏局部坐标系（自定义坐标系）‌：

‌注意‌：在 ANSYS 2022 及以后版本中，‌“隐藏所有坐标系”或三合一按钮无法隐藏用户自定义的局部坐标系‌ ‌‌

需通过以下方式：


在 ‌Tree Outline（结构树）‌ 中找到对应的局部坐标系（如 Coordinate Systems 下的条目）。

右键点击该坐标系 → 选择 ‌Suppress（抑制）‌ 或 ‌Delete（删除）‌（若不再需要）。

或者在 ‌Details View‌ 中将 ‌Display‌ 属性设为 ‌No‌（部分版本支持）。

‌二、ANSYS 经典界面（Mechanical APDL）‌

‌隐藏坐标轴符号（包括局部、节点、单元坐标系）‌：

进入 ‌Utility Menu > PlotCtrls > Symbols‌。

在弹出窗口中，取消勾选以下选项：

‌Local coordinate systems‌

‌Nodal coordinate systems‌

‌Element coordinate systems‌ ‌‌


‌命令流方式（适用于脚本或自动化）‌：

apdl

/PSYMB,ESYS,0 ! 隐藏单元坐标系

/PSYMB,NROT,0 ! 隐藏节点坐标系

/PNUM,CSYS,0 ! 隐藏坐标系编号显示

‌三、补充说明‌

若使用的是 ‌ANSYS Mechanical（Workbench 内的 Mechanical 应用）‌，坐标轴显示控制通常通过 ‌View → Triad‌ 控制全局坐标系，局部坐标系需在 ‌Tree‌ 中单独管理 ‌‌

部分版本支持通过 ‌右下角 Triad 图标右键菜单‌ 快速切换显示状态 ‌‌
