ansys的dp0静态结构中的模型组件需要用

在 ANSYS Workbench 的 DP0（Design Point 0）目录中，‌静态结构分析‌（Static Structural）所使用的模型组件主要包括以下几类文件，它们共同构成完整的仿真模型：

‌几何模型文件‌：dp0\geom\DM\WORKBENCH\geom.agdb

由 DesignModeler 生成，包含导入或创建的 CAD 几何体 ‌‌

‌网格文件‌：dp0\global\MECH\sys-2.mechdb

包含有限元网格信息（节点、单元、单元类型等），由 Mechanical 模块生成 ‌‌

‌求解器输入文件（经典 ANSYS 格式）‌：dp0\SYS-2\MECH\ds.dat


该文件可转换为 .cdb 格式（经典 ANSYS 数据库文件），用于低版本兼容或后处理 ‌‌

‌材料属性与边界条件设置‌：

这些信息存储在 MECH 数据库中，包括材料参数（如弹性模量、泊松比）、载荷（力、压力、重力）、约束（固定支撑、位移等）以及分析设置（如线性/非线性、大变形开关）‌‌

‌结果输出文件‌：

求解完成后，生成 .rst、.rth 等结果文件，包含位移、应力、应变等数据，可在 Results 模块中查看 ‌‌

⚠️ 注意：DP0 是 Workbench 优化设计中的默认设计点（Design Point），其下的模型组件与普通静力分析结构一致，但若涉及多设计点优化（如 DP1、DP2），需通过参数化设置同步更新 ‌‌

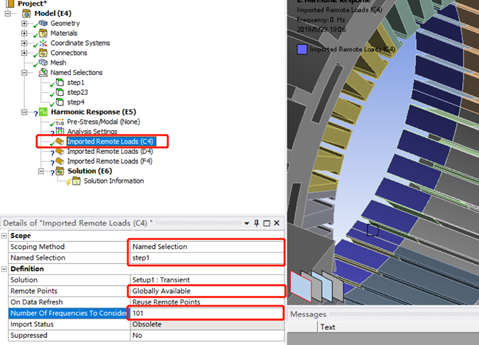

如需查看或提取模型组件，建议直接在 ANSYS Workbench 中双击对应模块（如 Geometry、Model）打开，或通过 ‌Mechanical APDL‌ 读取 .cdb 文件进行后处理 ‌‌
