基于ansys的减速器分析

基于 ANSYS 的减速器分析，主要涵盖‌静力学、动力学、模态、接触应力、过盈配合及优化设计‌等多个方面。结合当前（2026年5月）可查的最新公开资料，以下是关键内容总结：

‌一、常见分析类型与流程‌

‌瞬态动力学分析‌

用于评估减速器在工作载荷下的动态响应，如齿轮强度校核。典型流程包括：

导入几何模型（如一级减速器）；

设置材料（默认结构钢）；

定义接触关系（如齿轮啮合面设为摩擦接触，摩擦系数通常取 0.1）；

网格划分（齿面细化至 2.5–3 mm）；

施加边界条件（固定副、转动副、绑定接触等）；

求解并后处理（查看变形、等效应力、接触压力）‌‌

‌静力学分析‌

用于校核箱体、轴、齿轮在最大载荷下的应力与变形。例如：

箱体在轴承座面施加载荷，底部螺栓孔固定；

齿轮在齿根施加法向集中力，内孔全约束；

结果显示最大应力常出现在齿根、键槽或交线处‌‌

‌模态分析‌

获取固有频率与振型，避免共振。步骤包括：

简化模型（螺纹孔、轴承简化）；


材料定义（箱体用灰铸铁，其余为结构钢）；

网格划分（单元数约 20 万）；

固定底部安装孔，求解前 6 阶模态‌‌

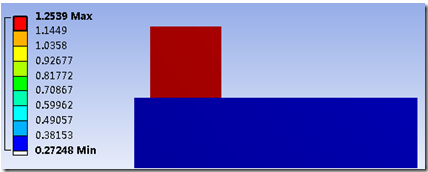

‌接触与过盈配合分析‌

行星减速器中，销轴与行星架的过盈量优化至 ‌0.004–0.008 mm‌ 可兼顾安全与压装质量；

阶梯销轴设计可降低最大等效应力达 ‌23.6%‌‌‌

‌二、典型结果与结论‌

‌应力集中区域‌：


齿轮：齿根、键槽与孔边缘倒角处；

箱体：加强筋交界、螺栓孔附近；

曲柄轴（RV 减速器）：扭转变形大，需提高刚度‌‌

‌优化效果‌：

高速轴轻量化后质量下降 ‌1.71%‌，仍满足强度刚度要求‌‌

过盈配合优化提升装配可靠性与压装效率‌‌

‌三、推荐操作资源‌

‌视频教程‌：ANSYS Workbench 减速器瞬态动力学分析（含完整操作演示）‌‌

‌文献参考‌：

减速器箱体优化设计 ‌‌

RV 减速器有限元分析 ‌‌

行星架过盈配合仿真 ‌‌

如需具体某类分析（如斜齿轮模态、RV 减速器摆线轮接触等）的详细步骤，可进一步说明。
