ansys网格划分卡在5%

ANSYS 网格划分卡在 5% 通常由‌几何模型缺陷‌、‌网格参数设置不当‌或‌系统资源不足‌导致，可通过修复几何、调整参数、清理缓存等方式解决。

常见原因排查

‌几何模型问题‌：模型存在小特征（如 0.5mm 倒角、小孔）、重叠面、间隙或边线不连续，导致网格生成失败 。‌‌‌

‌网格参数设置‌：全局尺寸过小会产生数亿单元导致内存爆炸，或单元阶次选择错误（如二次单元要求几何更光滑）。‌‌‌


‌系统资源限制‌：内存不足、CPU 利用率低或临时文件堆积可能导致划分进程卡住 。‌‌‌

解决方法

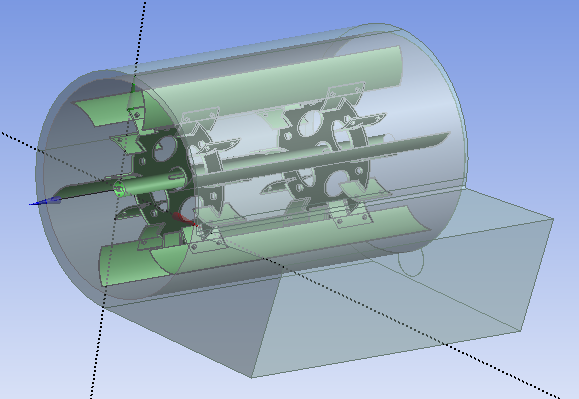

‌修复几何模型‌

使用 DesignModeler 的"几何检查"工具自动标出重叠面、间隙。


抑制或删除对分析影响不大的小特征（倒角、小孔、螺纹）。

将模型文件格式从 STL 改为 X_T 格式可减少兼容性问题。‌‌‌

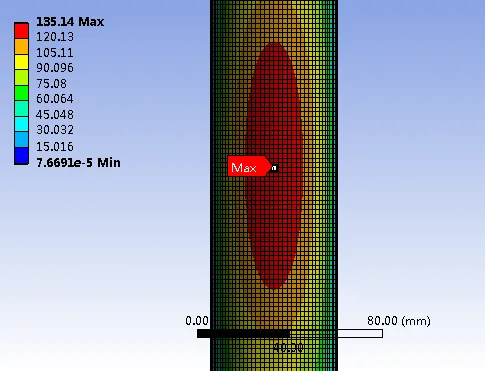

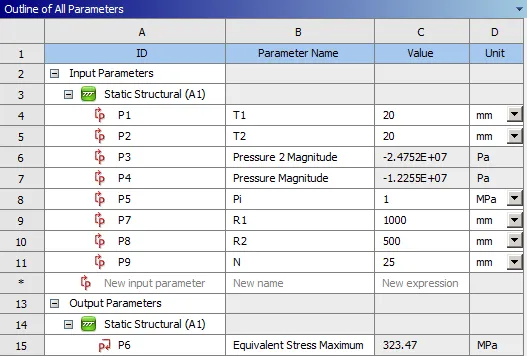

‌调整网格设置‌

全局尺寸设为模型最大特征尺寸的 1/5 到 1/


对重要小特征使用"Local Sizing"单独设置局部尺寸。

先尝试线性单元（Linear），划分成功后再考虑二次单元。‌‌‌

‌系统与软件优化‌

清理 ANSYS 临时文件（C 盘 Temp 目录下 ANSYS 相关文件）。

重命名缓存目录：move "%appdata%\ansys" "%appdata%\ansys.old"‌‌‌

关闭其他软件释放内存，或增加虚拟内存。

尝试升级或更换稳定版本（如 2021R2）。‌‌‌
