ansys静力学平面支撑怎么加约束

在 ANSYS 静力学分析中为‌平面支撑‌添加约束，需根据实际工程场景选择合适的约束类型。以下是常见做法和操作步骤：

‌一、平面支撑的常见约束类型‌

‌固定约束（Fixed Support）‌：完全限制所有自由度（平移和旋转），适用于刚性固定。

‌位移约束（Displacement Constraint）‌：可指定某方向位移为零（如仅限制法向位移），适用于简支或滑动支撑。

‌无摩擦支撑（Frictionless Support）‌：仅限制法向位移，切向自由滑动，常用于模拟接触面或滑动支撑。

‌铰接约束（Pinned Support）‌：限制平移但允许旋转（需通过多个位移约束模拟）。

对于‌平面支撑‌（如梁、板的支承面），通常采用‌位移约束‌或‌无摩擦支撑‌，以模拟实际支承条件。

‌二、在 ANSYS Workbench 中添加约束的操作步骤‌

‌进入 Mechanical 界面‌

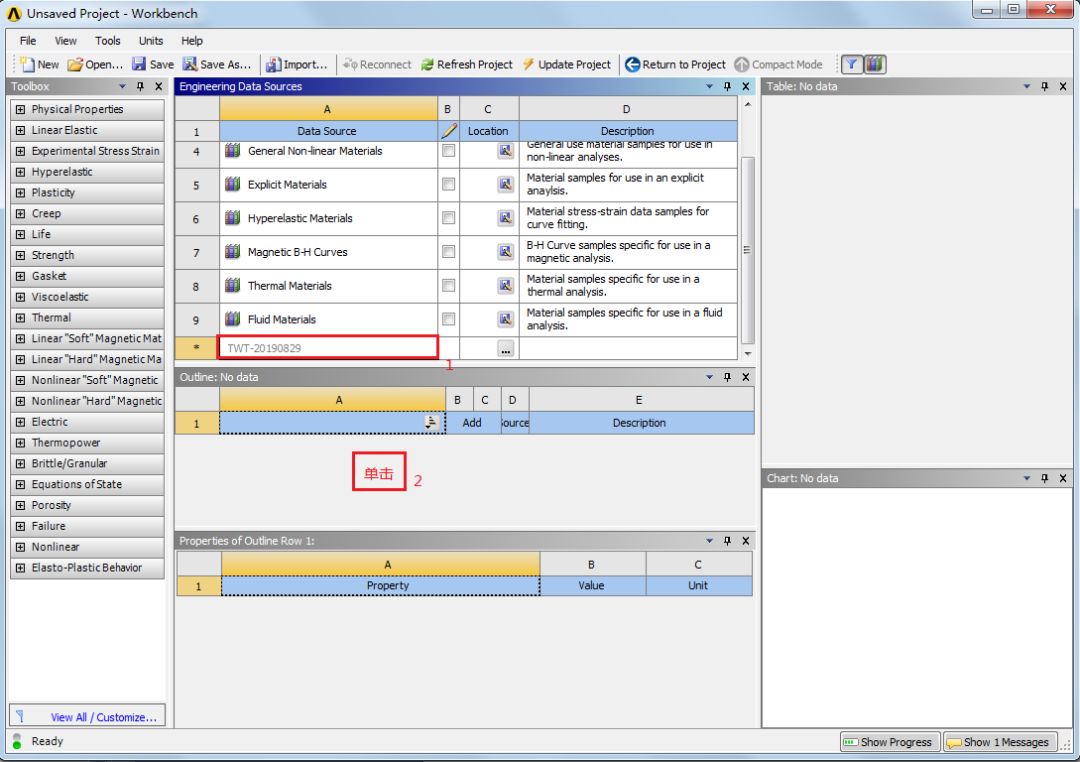

在 Workbench 中双击 Static Structural 进入 Mechanical。


‌插入支撑条件‌

在左侧树状结构中，右键点击 ‌Model‌ → ‌Insert‌ → 选择所需约束类型（如 Displacement 或 Frictionless Support）。

‌选择几何实体‌

在图形窗口中选择要施加约束的‌面、边或节点‌（如支撑面）。

支撑面通常为与支承结构接触的区域。

‌设置约束参数‌

在右侧 ‌Details‌ 窗口中：

对于 ‌Displacement‌：将需限制的方向设为 0（如 UX=0, UY=0），保留自由方向为空。

对于 ‌Frictionless Support‌：默认仅限制法向位移，无需额外设置。

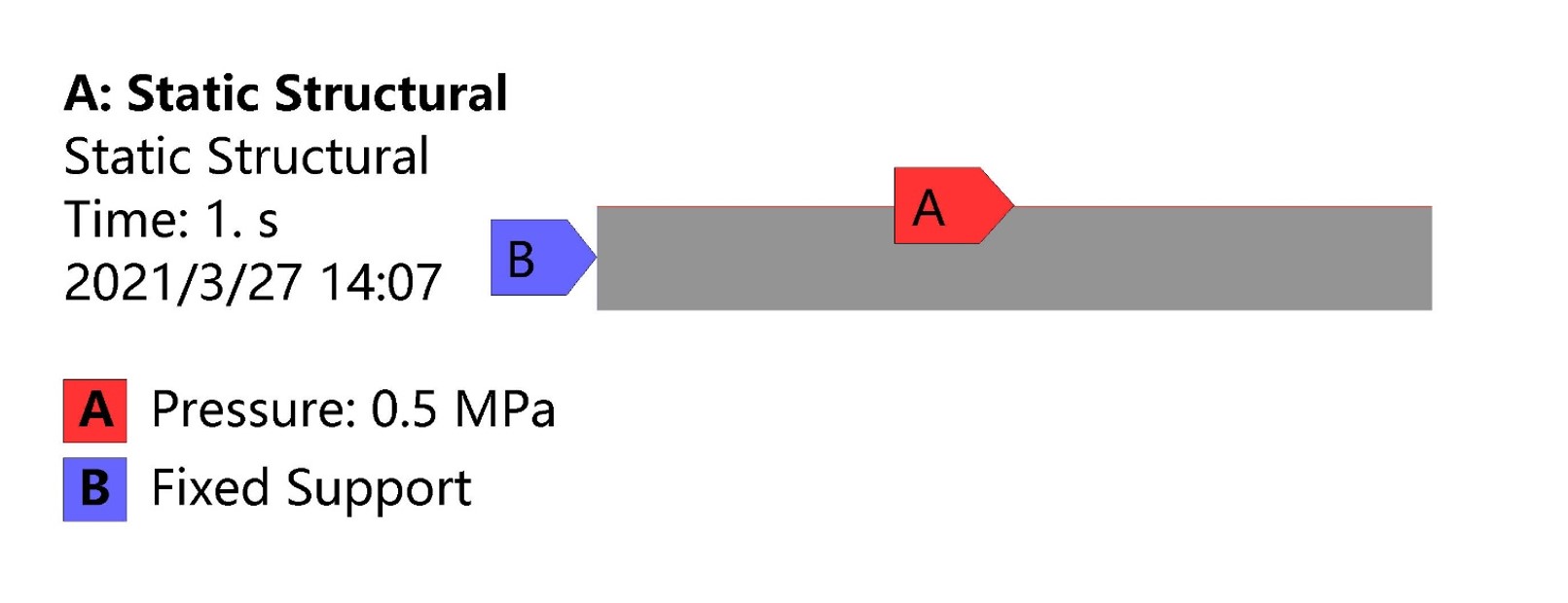

对于 ‌Fixed Support‌：自动限制所有自由度。


‌验证约束‌

点击 ‌Solution‌ → ‌Solve‌ 前，检查约束是否正确施加（避免欠约束或过约束）。

‌三、典型平面支撑示例‌

‌简支梁两端支撑‌：

一端设为 ‌固定位移‌（UX=0, UY=0）；

另一端仅限制 ‌UY=0‌（允许轴向滑动）‌‌

‌板式平台支撑‌：

在支撑柱顶部面施加 ‌Frictionless Support‌，模拟仅法向受力‌‌


‌对称平面支撑‌：

利用 ‌Symmetry Support‌ 或对称面法向位移设为 0‌‌

‌四、注意事项‌

‌确保模型可解‌：平面结构至少需限制 2 个平移和 1 个旋转自由度（防止刚体位移）‌‌

‌避免重复约束‌：同一自由度不可被多个约束冲突限制。

‌使用 APDL 脚本（高级）‌：可通过命令如 NSLE, S, LOC, X, 0 选择节点，再用 D, ALL, UX, 0 施加约束‌‌

如需具体操作演示，可参考官方教程：ANSYS Workbench 静力学分析入门。
