ansys弹性约束怎么加

在 ANSYS 中添加‌弹性约束‌（Elastic Support），主要通过 ‌Elastic Support‌ 边界条件实现，适用于模拟弹簧、橡胶垫、弹性支座等具有弹性刚度的支撑行为。根据所用 ANSYS 环境不同（Workbench 或 Classic），操作方式有所区别。

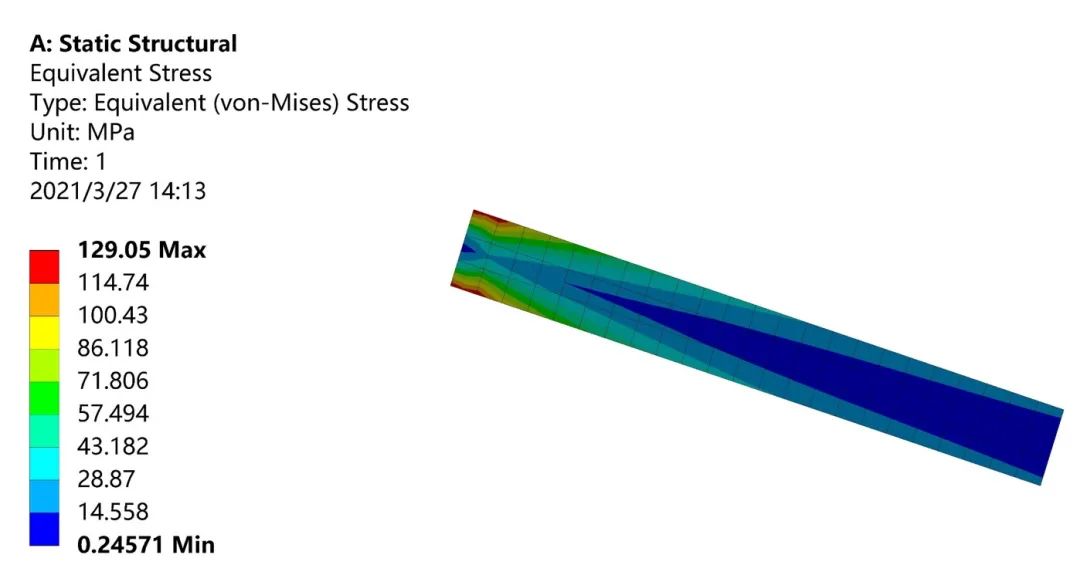

‌ANSYS Workbench 中添加弹性约束‌

在 ‌Mechanical‌ 模块中（Workbench 环境），操作步骤如下：

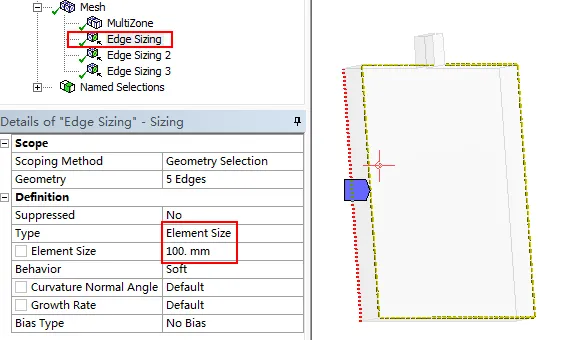

‌进入 Mechanical 界面‌：完成几何建模和网格划分后，进入 ‌Static Structural‌ 或其他结构分析系统。

‌选择施加位置‌：在模型树中右键点击 ‌Supports‌ → 选择 ‌Elastic Support‌。

‌选择几何面/边/点‌：在图形窗口中选择要施加弹性约束的‌面、边或顶点‌。

‌设置刚度参数‌：

在 Details 视图中，找到 ‌Foundation Stiffness‌（基础刚度）。

可分别设置 ‌X、Y、Z 方向‌ 的刚度值（单位：力/长度³，如 N/mm³）。

若仅需法向刚度，可设切向为 0 或留空（默认允许切向滑动）‌‌

✅ ‌注意‌：弹性约束默认允许切向自由滑动，仅法向受刚度抵抗；若需完全弹簧连接（如 COMBIN14），需使用 ‌Joint‌ 或 ‌Spring‌ 连接工具（需开启 Beta Options）‌‌

‌ANSYS Classic (APDL) 中添加弹性约束‌

在 ‌APDL 经典界面‌ 中，通常使用 ‌COMBIN14‌ 弹簧单元实现：

‌定义单元类型‌：


路径：Main Menu > Preprocessor > Element Type > Add/Edit/Delete

点击 Add，选择 Structural Mass > Spring-damper > COMBIN

‌设置实常数（刚度）‌：

路径：Main Menu > Preprocessor > Real Constants

选择 COMBIN14，输入刚度值 K（如 UX 方向刚度）‌‌

‌创建节点‌：

创建结构约束点（如自由端节点）。


创建“地面”固定节点（如坐标 (0,0,0)）‌‌

‌生成弹簧单元‌：

路径：Main Menu > Preprocessor > Modeling > Create > Elements > Auto Numbered > Thru Nodes

依次选择结构节点和地面节点，自动生成 COMBIN14 单元‌‌

‌约束地面节点‌：

对地面节点施加 ‌Fixed Support‌（All DOF = 0）‌‌

‌关键说明‌

‌Elastic Support‌（Workbench）适用于‌面/边界上的分布弹性支撑‌，刚度单位为 ‌力/长度³‌。

‌COMBIN14‌（APDL）适用于‌离散节点间的弹簧连接‌，刚度单位为 ‌力/长度‌（如 N/mm）。

若需模拟‌非线性弹簧行为‌（如间隙、拉压不对称），可使用 COMBIN39 等非线性弹簧单元‌‌

如需进一步操作演示，可参考官方文档或以下资源：

ANSYS Workbench 弹性支撑设置示例

COMBIN14 弹簧单元使用指南
