ansys装配体静力分析

在 ANSYS 中进行‌装配体静力分析‌，核心在于‌模型简化、接触定义、网格划分与边界条件设置‌。结合当前（2026年5月）最新公开资料，以下是关键步骤与实用技巧：

‌一、核心流程概览‌

‌模型导入与几何清理‌

‌部件处理策略（Form New Part / 独立部件 / 合并）‌

‌材料属性分配‌

‌网格划分（差异化控制）‌

‌接触对定义与约束加载‌

‌求解与后处理（含单个零件结果提取）‌

‌二、关键操作要点‌

‌模型简化策略‌

‌移除“几何噪声”‌：如非承力区域的小圆角、倒角、微小孔洞（直径/尺寸远小于整体结构时可忽略）‌‌

‌组件分级处理‌：

‌关键传力件‌（如主梁、法兰）：保留完整几何

‌次要件‌（如支架、紧固件）：适当简化或用梁/弹簧单元替代


‌非承力件‌（如装饰罩）：用质量点替代 ‌‌

‌螺栓连接简化‌

若仅关心被连接件应力，可：

使用 ‌Bonded（绑定）接触‌ 忽略螺栓实体

或用 ‌Beam/Beam188 单元 + Pre-tension 力‌ 模拟预紧力 ‌‌

‌接触对设置‌

对于配合面（如轴承与座体），建议保持‌独立部件‌，手动定义 ‌Frictional 接触‌ ‌‌

避免自动检测生成大量无效接触对，可预留 ‌1–2mm 间隙‌ 预判接触区域 ‌‌

‌网格划分优化‌

采用‌分级网格控制‌：关键区域（如应力集中区）设小尺寸（如 ESIZE, 0.005），非关键区用粗网格 ‌‌

使用 ‌Inflation（边界层）‌ 提高薄壁或接触面精度 ‌‌


‌查看单个零件结果‌

在 ‌Solution → Deformation/Stress‌ 中插入结果后，右键选择 ‌“Insert → Selection”‌，通过 ‌“Named Selection”‌ 或 ‌“Geometry Filter”‌ 限定仅显示目标零件 ‌‌

‌三、避坑指南‌

‌单位统一‌：材料属性（如 E=200GPa）与几何单位（mm 或 m）必须匹配，否则结果偏差可达 10³ 倍 ‌‌

‌网格失败‌：常因几何破面或倒角过细，建议在 DM 模块执行 AGLUE,ALL 或 Face Delete 清理 ‌‌

‌应力奇异‌：尖锐直角会导致理论无穷大应力，关键圆角‌不可简化‌ ‌‌

‌四、推荐学习资源‌

ANSYS静力学分析实战：如何高效简化装配体模型 ‌‌

ANSYS Workbench静力结构分析全流程 ‌‌

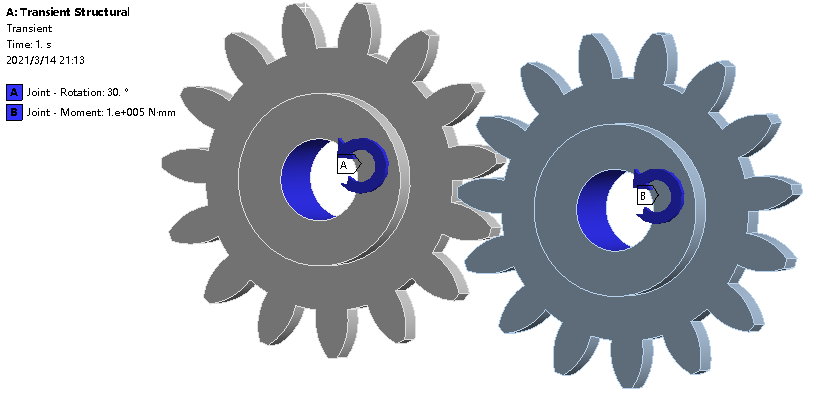

ANSYS小案例：齿轮的静力学分析（B站视频） ‌‌

注：上面内容基于 2026 年 2–4 月发布的最新工程实践资料，适用于 ANSYS 2025 R1 / 2026 版本。
