ansys忽略部分模型

在 ANSYS 中“忽略部分模型”通常指两种操作：‌仅用于显示优化（隐藏）‌ 或 ‌参与计算时排除部分几何体/网格‌。根据公开资料和当前主流版本（如 ANSYS 2025 R1），以下是具体方法：

‌一、仅隐藏部分模型（不参与计算）‌

适用于前处理阶段简化视图，便于操作，但‌不影响求解范围‌。

‌方法一：通过菜单操作（适用于 Mechanical / APDL）‌

进入 ‌Select → Entities‌。

设置类型为 Face、Volume 或其他目标实体。

选择方式设为 Pick 或 Box，选中要隐藏的部分。

在操作选项中选择 ‌Unselect‌（隐藏）或 ‌From Full‌（保留选中部分）。

点击 ‌OK‌，然后按 ‌Plot → Replot‌ 刷新视图 ‌‌


‌方法二：使用快捷键（仅适用于 Mechanical 界面）‌

按 ‌H‌ 键可隐藏所有网格线，保留实体轮廓。

按 ‌Ctrl + H‌ 可框选区域局部显示网格 ‌‌

⚠️ 注意：隐藏操作‌仅影响显示‌，被“隐藏”的部分仍会参与计算，除非明确排除。

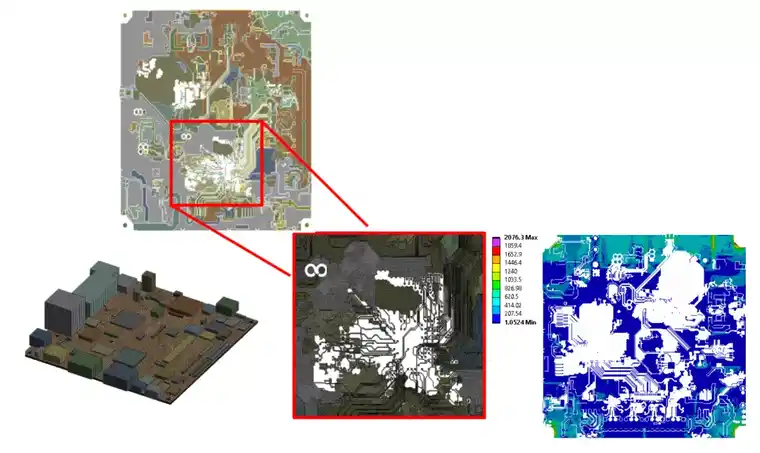

‌二、真正忽略部分模型（不参与计算）‌

若需‌排除某些几何体或网格单元‌，使其‌不参与求解‌，需使用以下方法：

‌方法一：使用 ALLSEL 控制求解范围‌

默认情况下，ANSYS 求解前会执行 ALLSEL, ALL，确保全模型参与。

若只想计算部分模型，应在求解前‌不执行 ALLSEL‌，或使用 CMSEL 选择特定组件后再求解 ‌‌

示例 APDL 命令：

apdl

/prep

CM, my_comp, VOLUME ! 将部分体存为组件

CMSEL, S, my_comp ! 仅选中该组件

SOLVE ! 仅对选中部分求解

‌方法二：在 Workbench 中删除或抑制几何体‌

在 ‌Geometry‌ 模块中，右键点击要忽略的部件 → 选择 ‌Suppress‌ 或 ‌Delete‌。

‌Suppress‌ 仅临时隐藏，可恢复；‌Delete‌ 会永久移除 ‌‌

‌方法三：使用“Defeaturing”自动忽略小特征‌

在 Mesh 模块中，启用 ‌Mesh Defeaturing‌ 并设置 ‌Defeature Size‌。

小于该尺寸的圆角、孔、倒角等将被自动忽略，不生成网格 ‌‌

‌三、注意事项‌

‌隐藏 ≠ 忽略‌：仅视觉隐藏不会减少计算量，必须通过选择集或几何抑制实现真正忽略 ‌‌

‌调试建议‌：若为验证目的仅计算局部，务必在求解后用 ALLSEL, ALL 恢复全模型查看结果对比 ‌‌

‌对称性替代‌：对于对称结构，推荐使用 ‌1/2 或 1/4 模型 + 对称边界条件‌，而非手动忽略部分 ‌‌

如需进一步操作指导，可参考 ANSYS 官方文档：ANSYS Help。
