ansys读取rst文件

在 ANSYS 中读取 .rst 文件（结构分析结果文件）是后处理的关键步骤。根据当前主流版本（如 ANSYS 2025 R2）及公开资料，以下是主要方法：

‌1. 使用 ANSYS 命令流（APDL）读取 .rst 文件‌

这是最常用且灵活的方式，适用于经典 ANSYS 环境或 Workbench 中的 Mechanical APDL 模块。

‌指定结果文件‌：使用 FILE 命令指定 .rst 文件路径和名称。

apdl

FILE,'my_results','RST' ! 假设文件名为 my_results.rst，位于当前工作目录

‌读取结果数据‌：使用 INRES 指定要加载的数据项（如所有结果）：

apdl

INRES,ALL ! 加载全部结果类型

‌选择结果集‌：使用 SET 命令选择特定荷载步/子步的结果。例如读取最后一个子步：

apdl

SET,LAST

⚠️ 注意：.rst 文件为‌二进制格式‌，不可直接用文本编辑器查看 ‌‌

‌2. 在 ANSYS Workbench 中导入 .rst 文件‌

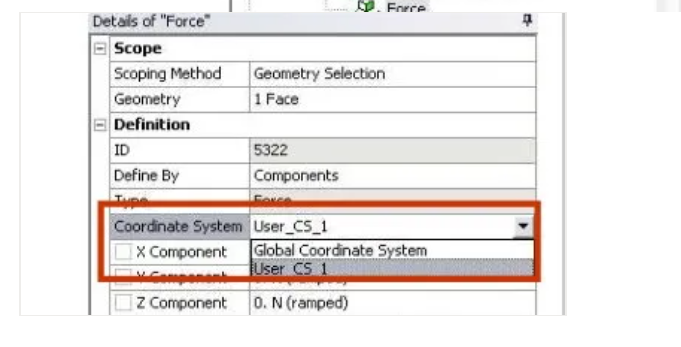

若使用 ANSYS Workbench（如 Mechanical）：

确保已完成结构分析并生成 .rst 文件。

在 ‌Mechanical 模块‌中，右键点击 ‌Solution‌ → 选择 ‌Import Results‌。

在弹出对话框中定位并选择 .rst 文件。

导入后可在 ‌Solution‌ 分支下选择位移、应力、应变等结果进行可视化 ‌‌

‌3. 使用 Python 自动化读取 .rst 文件‌

推荐使用第三方库 ‌pyansys‌，支持读取二进制 .rst 文件并提取结果数据：

python

from ansys.mapdl.reader import read_binary

读取 .rst 文件

result = read_binary('path_to_your_file.rst')

查看可用结果类型

print(result.available_results)

提取节点位移（如 UX 方向）


disp_ux = result.nodal_displacement('UX')

print(disp_ux)

✅ 该方法适用于后处理自动化、批量分析或与 MATLAB/Python 工具链集成 ‌‌

‌4. GUI 方式（非命令流）‌

在 ANSYS Mechanical 或 Classic ANSYS GUI 中：

进入 ‌General Postprocessor (POST1)‌。

通过菜单 ‌Results File → Read Results File‌，浏览选择 .rst 文件。

然后使用 ‌Set → Read Set‌ 选择具体荷载步结果 ‌‌

‌关键注意事项‌

.rst 文件‌不包含完整 CAD 几何‌，仅保存有限元网格（节点、单元）及结果场量（位移、应力等）‌‌

修改 .rst 文件‌不推荐直接写回‌，因格式复杂且易导致 ANSYS 无法识别；建议通过修改命令流（.lgt 或 .dat）重新求解 ‌‌

若文件较大，可配合 INRES 仅读取所需结果项（如 NSOL、ESOL），提升效率 ‌‌

如需进一步操作示例或脚本模板，可参考以下资源：

CSDN 博客：使用 Python 读取 .rst 文件

pyansys 官方文档
