ansys施加水压力

在 ANSYS 中施加水压力（即‌静水压力‌），主要通过 ‌Hydrostatic Pressure‌（静水压力）载荷功能实现。根据当前主流版本（如 ANSYS 2025 R1）和公开资料，以下是关键操作要点：

‌一、适用场景‌

模拟容器内/外水体对结构的作用；

水深方向压力呈线性分布（𝑝=𝜌𝑔ℎp=ρgh）；

常用于水箱、船舶、管道、渡槽等结构分析。

‌二、施加方法（以 ANSYS Workbench 为主）‌

‌使用内置 Hydrostatic Pressure 功能‌

在 ‌Static Structural‌ 系统中，右键 → ‌Insert → Hydrostatic Pressure‌；


选择受压面（如容器内壁或外壁）；

设置参数：

‌Fluid Density‌（流体密度）：水通常取 ‌1000 kg/m³‌（若单位为 mm，则为 ‌1e-6 kg/mm³‌）；

‌Gravity‌（重力加速度）：‌9.81 m/s²‌（或 ‌9810 mm/s²‌）；

‌Free Surface Location‌（自由液面位置）：指定水面所在几何面（如杯口）；

‌Shell Face‌（壳单元）：根据水在结构内侧或外侧选择 ‌Top‌ 或 ‌Bottom‌ ‌‌

‌坐标系设置（推荐）‌

为确保压力从液面（h=0）开始计算，建议在液面位置建立‌局部笛卡尔坐标系‌，并将 Hydrostatic Pressure 的参考坐标系设为该局部系 ‌‌

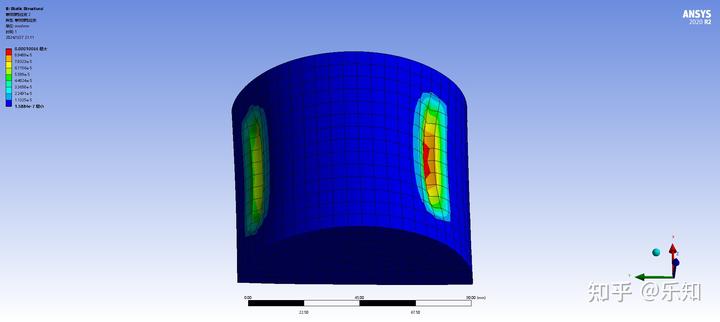

‌验证压力分布‌

施加后可在图形界面查看压力箭头：蓝色（低压，靠近液面）→ 红色（高压，底部）‌‌

‌三、注意事项‌


‌单位一致性‌：确保密度、长度、重力单位匹配（推荐使用 ‌mm, kg, s‌ 单位制）‌‌

‌壳单元 vs 实体单元‌：壳单元需指定 ‌Top/Bottom‌ 面；实体单元直接作用于几何面 ‌‌

‌动水压力‌：若涉及水流或地震作用，需使用 ‌APDL 命令‌ 或 ‌Fluent 流固耦合‌，非简单 Hydrostatic Pressure 可处理 ‌‌

‌四、补充说明‌

若使用 ‌ANSYS APDL‌，可通过 SF 或 SFL 命令结合压力梯度公式手动施加，或调用 HYDROSTATIC 载荷类型（需确认版本支持）‌‌

对于‌多孔介质中的渗透压力‌，应使用 ‌Pore Pressure‌ 载荷，并启用 ‌SOLID272‌ 等支持孔隙自由度的单元 ‌‌

如需详细操作演示，可参考以下资源：

ANSYS Workbench下静水压力的施加 ‌‌

仿真秀：Hydrostatic Pressure荷载用于壳单元 ‌‌
