在 ANSYS 中为单元添加温度,主要通过施加温度载荷(Temperature Load)实现。根据所用界面(APDL 或 Workbench)和分析类型(稳态/瞬态),操作略有不同。以下是核心方法:一、APDL 界面(经典 ANSYS)
在 APDL 中,温度可施加于节点、单元或关键点/线/面,常用命令如下:对节点施加温度
使用 BF 命令(Body Force):apdl
BF, NODE, TEMP, T_value
例如:BF, 100, TEMP, 300 表示对节点 100 施加 300°C 温度。
对单元施加温度(覆盖节点值)
使用 BFE 命令(Body Force Element):apdl
BFE, ELEM, TEMP, STLOC, VAL1, VAL2, VAL3, VAL
其中 ELEM 是单元号,VAL1~VAL4 为各节点温度(适用于多节点单元)
对几何实体(如面、线)施加温度
路径:Main Menu → Solution → Define Loads → Apply → Thermal → Temperature → On Areas/Lines
输入温度值即可
⚠️ 注意:若同时在节点和单元上定义温度,BFE 优先级高于 BF
二、Workbench 界面(Mechanical)

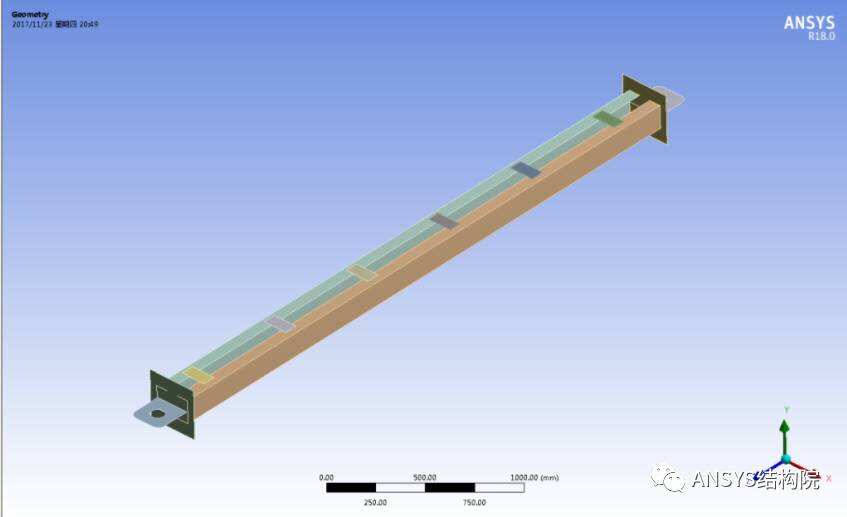

在 Workbench 的 Thermal 或 Structural with Thermal Effects 分析中:创建几何模型并划分网格
定义材料属性(含热膨胀系数等)
施加温度载荷:在左侧树形菜单中右键 “Temperature” → “Insert” → “Temperature”
选择目标面/体/节点 → 在详细信息栏输入温度值
支持随时间变化温度:在“Temperature”属性中,将“Definition”设为 “Tabular” 或 “Function”,导入时间-温度数据
✅ 提示:Workbench 支持直接从热分析结果传递温度场至结构分析,无需手动输入
三、关键注意事项
单位一致性:确保温度单位(°C 或 K)与其他物理量单位系统匹配
边界条件合理性:根据实际热传导场景选择固定温度、热流、对流等边界条件
初始温度设置:在瞬态分析中,需通过 IC 命令或 Workbench 的 “Initial Condition” 设置初始温度场
线性温度梯度:可通过 SFGRAD 命令或分段节点赋值实现边/面上的线性温度变化
如需详细操作演示,可参考以下资源:Ansys Workbench瞬态传热中设定不同区域的初始温度
ANSYS APDL梁单元施加温度作用研究
