ansys怎么改变线的长度

在 ANSYS 中改变线的长度，主要取决于所使用的模块（经典 ANSYS APDL 还是 ANSYS Workbench）以及操作阶段（几何建模阶段还是网格划分阶段）。以下是几种常用方法：

‌一、几何建模阶段修改线长度‌

‌使用 LEXTND 命令（延长线）‌

可将线按指定距离延长，适用于直线段。操作路径：

Main Menu > Preprocessor > Modeling > Operate > Extend Line

需指定线号和延长端点（关键点）‌‌

‌使用 LSSCALE 命令（缩放线）‌

以某点为中心对线进行比例缩放，可等比例改变长度。操作路径：

Main Menu > Preprocessor > Modeling > Operate > Scale > Lines ‌‌

‌直接修改关键点坐标‌

通过 L 命令重新定义线的起点和终点坐标，例如：

apdl


L, LINE_NUM, X1, Y1, Z1, X2, Y2, Z

修改 (X2,Y2,Z2) 即可改变线长 ‌‌

‌使用参数化建模‌

定义线长为参数（如 L = a + b），通过修改参数值自动调整线长 ‌‌

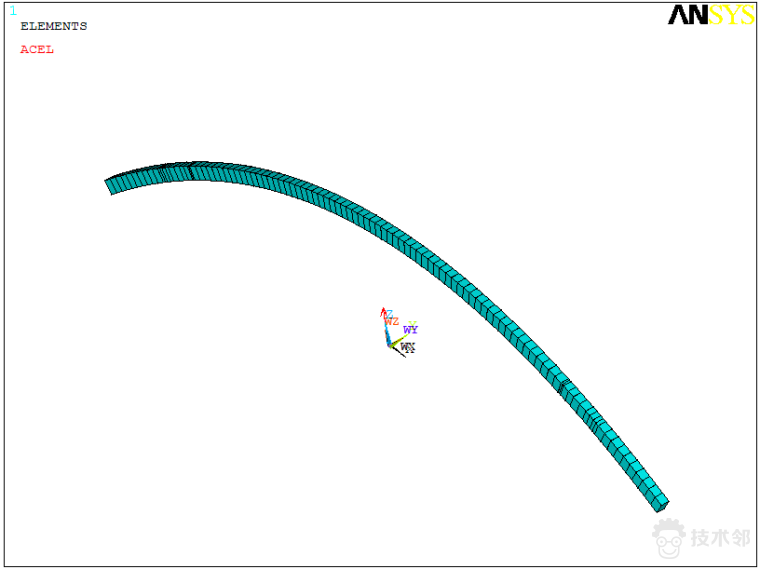

‌二、网格划分阶段调整单元长度（非几何线长）‌

注意：此操作改变的是‌网格单元尺寸‌，而非几何线本身。

‌全局控制‌

Preprocessor > Meshing > Size Cntrls > Manual Size > Global > Size，设置 Element edge length ‌‌

‌局部线控制‌

Preprocessor > Meshing > MeshTool > Size Controls > Lines > Set，选择线后指定单元数量或边长 ‌‌


‌使用命令‌

全局：ESIZE, 0.

局部线：LESIZE, LINE_NUM, , , N（N 为分段数）‌‌

⚠️ 修改网格后需‌重新生成网格‌（VMESH 或 AMESH），无法直接编辑已有单元 ‌‌

‌三、Workbench 环境操作‌

在 ‌ANSYS Workbench‌ 的 ‌Model‌ 模块中：

右键目标几何体 → ‌Insert > Sizing‌

选择 ‌Edge Sizing‌ → 选择边 → 设置 ‌Number of Divisions‌ 或 ‌Element Size‌

右键 ‌Mesh‌ → ‌Generate Mesh‌ ‌‌

总结建议

若需‌永久改变几何线长度‌，优先使用 LEXTND、LSSCALE 或修改关键点坐标。

若仅需‌调整网格密度‌，使用尺寸控制并重新划分网格。

经典 APDL 和 Workbench 操作路径不同，请根据所用界面选择对应方法。
