ANSYS 网格划分需遵循先粗后细原则，优先选择六面体单元以保证计算效率，同时利用Multizone等方法处理复杂几何，并严格控制网格质量指标与几何细节处理 。在实际操作中，应结合物理场特性选择网格类型，通过局部加密捕捉关键区域变化，并在求解前完成网格独立性验证，以平衡计算精度与资源消耗 。
百科网格策略与类型选择
优先六面体与混合策略：对于规则几何体（如长方体、圆柱），六面体网格的计算效率比四面体提升 3-5 倍，应作为首选 。复杂模型可采用“核心六面体 + 外围四面体”的混合策略，或在无法扫掠的区域使用Multizone（多区）划分方法自动分解区域生成高质量网格 。
先粗后细的划分流程：避免一开始就设置全局细小网格，应先用大尺寸粗网格进行基础仿真，识别应力集中或变形最大区域后，再针对性细化关键部位 。
利用对称性简化模型：若模型具有轴对称、平面对称或重复特征，仅划分部分模型并设置相应边界条件（如 Axisymmetric），可减少一半甚至四分之三的网格数量，显著缩短计算时间 。
几何特征识别与简化：在划分前使用"Show Sweepable Bodies"等功能判断几何可扫掠性，对于大量倒角、小孔等细小特征，若不影响分析结果，建议在 DesignModeler 中使用"Suppress Features"功能简化，阈值通常设为最小网格尺寸的 1.5 倍 。
百科质量控制与局部处理
关键质量指标限制：网格质量直接影响收敛性与精度，需重点监控以下指标 ：纵横比（Aspect Ratio）：应力分析区域应尽量小于 3，位移分析区域可放宽至 5-7，超过 10 易导致收敛失败。
偏斜度（Skewness）：四面体网格应小于 0.5，六面体网格应小于 0.2，超标单元需调整尺寸或类型。
单元质量（Element Quality）：最小值应大于 0.2，确保单元形状合理性。
边界层与接触区加密：流体分析或固体接触分析中，必须在壁面附近生成Inflation 层（通常 5-10 层，增长率 1.2-1.5）以捕捉边界层梯度 。滚动轴承等接触分析中，滚动体与内外圈接触处需进行网格细化，且接触面与目标面定义需符合凸凹面准则 。

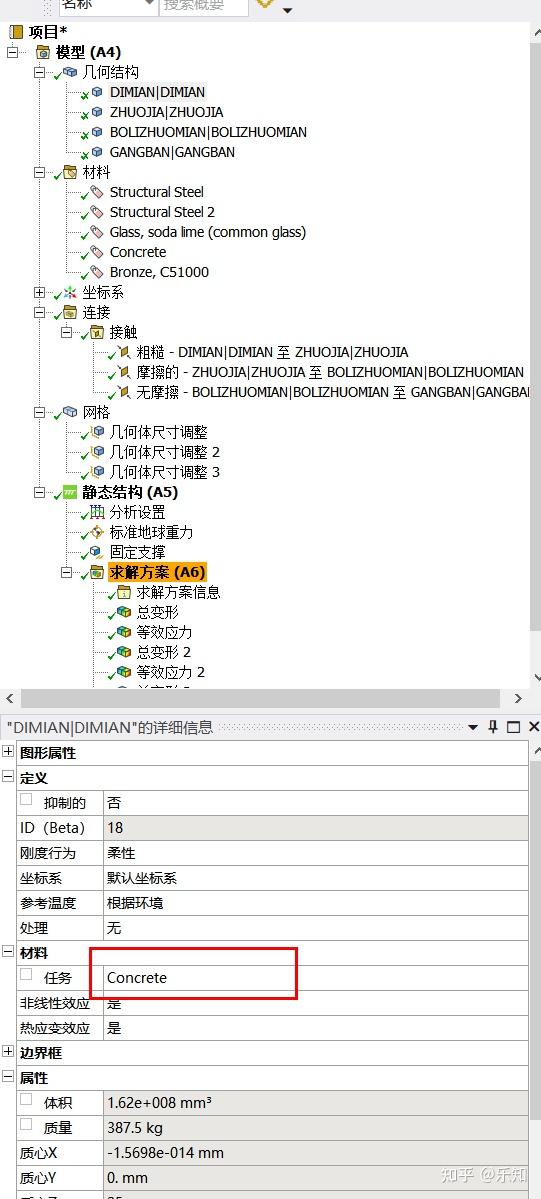

应力集中区局部控制：在孔边缘、螺栓孔、凹槽等应力梯度较大区域，使用 Face Sizing 或 Edge Sizing 工具局部加密网格，避免粗大网格导致结果失真 。
映射网格对边一致性：若使用映射划分（Mapped Mesh），需确保对边或对应面的网格划分数量一致，否则会导致体积无法划分六面体网格的报错 。
验证与求解优化
网格独立性验证：通过比较不同密度网格的计算结果来验证网格合理性，若两次计算结果（如最大应力）相差较大，需继续加密网格，直到网格加密对结果影响很小为止 。
单元阶次权衡：高阶单元（如 Solid186）适合应力集中区域以提高精度，但会使计算量呈指数增长；非关键区域建议使用低阶单元（如 Solid185），或在同一结构中混合使用不同阶次单元 。
结果误差评估：在求解后对比应力结果的平均值与非平均值，一般准则是在无几何奇异条件下，两者误差保持在 5% 左右，若超过 10% 则表明单元尺寸过大需细分 。

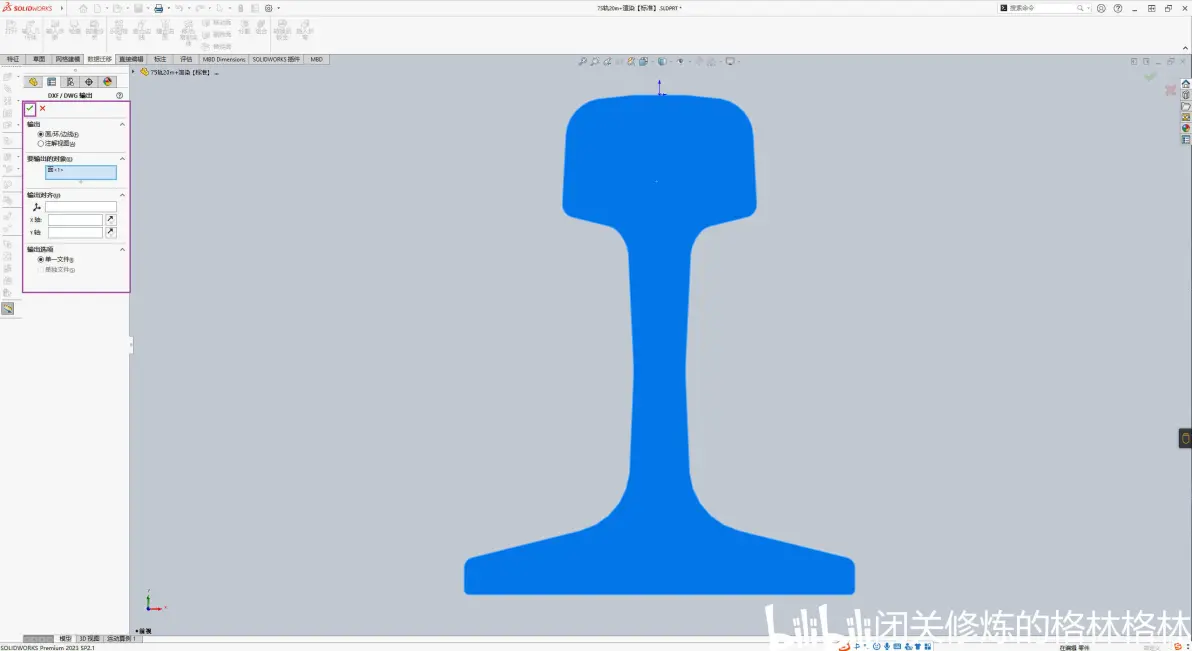

避免常见几何错误：导入 CAD 模型时需确保生成体而非仅面，若出现"line has 22 element divisions"等报错，通常是因为映射路径上的线段划分数量不匹配，需调整 Lesize 命令或重新分割几何 。
