STP（STEP）文件导入 ANSYS 后无法直接用于参数优化，主要原因在于其几何数据特性与参数化建模机制的限制。以下是关键原因和可行解决方案：为什么 STP 文件不能参数优化？
STP 是中间格式，不保留建模历史或特征树
STP 文件基于边界表示（B-Rep），仅包含面、边、顶点等几何信息，不包含原始 CAD 软件中的参数、约束或特征历史（如拉伸、旋转、孔等操作）
因此，ANSYS 无法识别其中的“设计变量”
ANSYS 参数优化依赖设计变量（Design Variables）
在 ANSYS Workbench 中进行参数优化（如拓扑优化、形状优化）时，需要明确指定哪些几何尺寸、位置或形状可作为可变参数（如长度、半径、角度等）
而 STP 导入后的模型是“静态”的几何体，没有可关联的参数化变量
原生 CAD 模型才具备参数化能力
SolidWorks、NX、Creo 等原生格式（如 .sldprt、.prt）在导入 ANSYS 时，若通过 DesignModeler 或 SpaceClaim 正确链接，可保留参数化信息；但 STP 作为交换格式，丢失了这一能力
如何实现对 STP 模型的参数优化？
虽然 STP 本身不支持参数化，但可通过以下方法间接实现优化：使用 SpaceClaim 进行同步建模（Synchronous Modeling）
在 ANSYS Workbench 中，右键 Geometry → Import Geometry 导入 STP 文件。

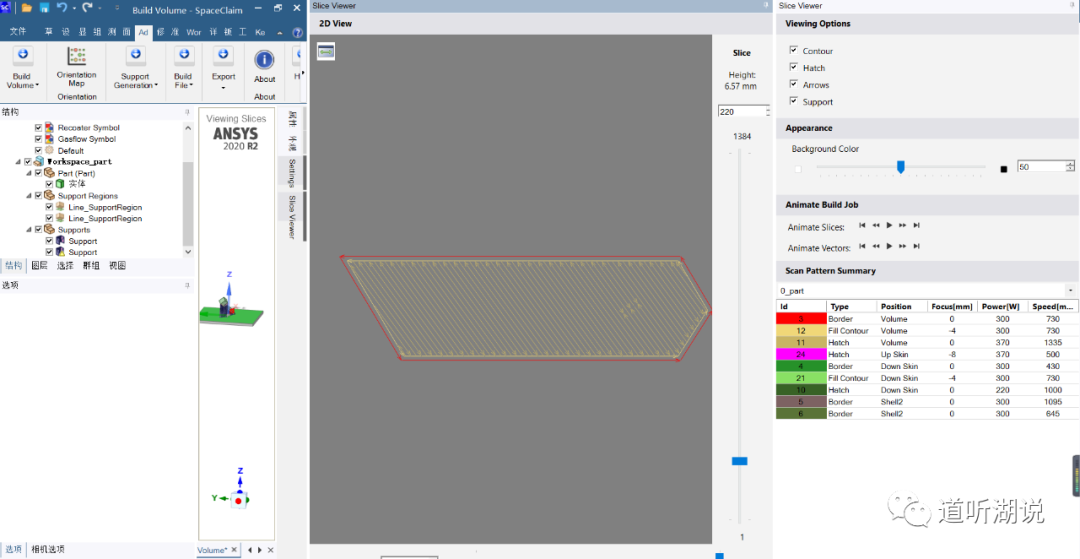

使用 SpaceClaim（ANSYS 自带的前处理工具）对导入的 STP 模型进行直接编辑（如移动面、调整圆角、添加筋等）。
在 SpaceClaim 中，可将这些编辑操作定义为设计变量（例如：“移动某平面 0~5mm”），从而用于后续优化
将修复后的模型导出为 Parasolid（.x_t）格式
STP 文件可能存在几何缺陷（如缝隙、非流形边），建议在 SpaceClaim 中执行 Repair → Heal All 清理几何。
导出为 .x_t（Parasolid）格式，再重新导入 ANSYS，可提升兼容性和稳定性
在 Workbench 中设置参数化分析流程
在 DesignModeler 或 SpaceClaim 中定义几何参数（如尺寸、位置）。
在 Mechanical 中设置边界条件、网格、求解器。
在 Optimization 单元格中定义目标函数（如最小化应力）、约束（如位移上限）和设计变量（即之前定义的几何参数）
操作建议流程
导入 STP 文件：在 ANSYS Workbench 中通过 SpaceClaim 导入（确保已安装并授权 SpaceClaim 模块）
几何修复：在 SpaceClaim 中使用 Heal All、Fill、Sew 等工具修复曲面问题。
创建设计变量：在 SpaceClaim 中对关键几何特征（如孔径、厚度、圆角）添加尺寸参数。
链接至 Optimization：返回 Workbench 主界面，连接 Geometry → Mechanical → Optimization，在 Optimization 中定义变量范围与目标
运行优化：选择响应面法（RSM）或遗传算法等优化策略，执行迭代优化
⚠️ 注意：若未安装或未激活 SpaceClaim 或 DesignModeler，Workbench 将无法正确读取 STP 文件，提示“unsupported file format”
总结
根本原因：STP 文件是“死几何”，不携带参数化信息。
解决路径：借助 SpaceClaim 将 STP 转为可参数化模型，再在 ANSYS Workbench 中进行优化。
最佳实践：优先获取原生 CAD 格式；若仅有 STP，务必用 SpaceClaim 清理并定义变量。
如需详细操作演示，可参考 仿真秀平台的 ANSYS 参数优化课程。
