ansys合并命令的作用

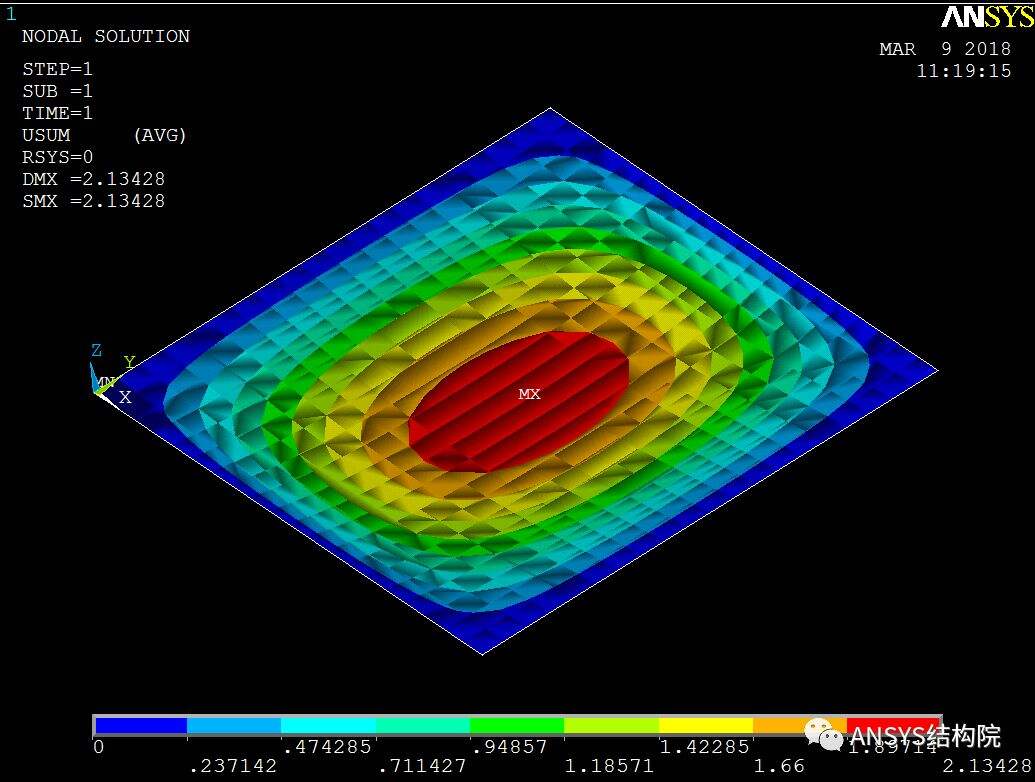

在 ANSYS 中，“合并命令”根据操作对象（几何模型或有限元模型）和使用场景不同，有多种实现方式，其核心作用是‌建立连接关系、消除冗余、提升模型连续性与计算准确性‌。以下是主要合并命令及其作用：

‌1. 几何模型合并‌

适用于建模阶段，用于简化几何结构或创建整体实体。

‌Combine（组合）工具‌（SCDM/DesignModeler）

可将多个实体或曲面合并为一个整体。

支持“完成后自动合并”（Merge when done），适用于复杂装配体的几何整合 ‌‌

‌线合并（Lcomb）命令‌

将相邻线合并为一条线，便于网格划分。

参数 keep=0：删除原线及公共关键点；

keep=1：保留原线及公共关键点 ‌‌

‌2. 有限元模型合并‌

适用于网格划分后，用于建立节点/单元间的连接关系，确保力或位移在部件间正确传递。

‌NUMMRG 命令‌（最常用）

‌作用‌：合并坐标重合的节点、关键点或单元，使原本独立的网格形成连续整体。


默认保留编号小的节点，删除冗余节点，减少模型复杂度 ‌‌

支持按类型分别合并：

NUMMRG,KEY（合并关键点）

NUMMRG,NODE（合并节点）

NUMMRG,ELEM（合并单元）‌‌

‌注意‌：若模型已划分网格，建议按“节点→关键点→单元”顺序操作，避免材料编号错乱 ‌‌


‌VGLUE / AGLUE 命令‌（布尔粘结）

‌作用‌：在接触面上创建共享面，使两个体（或面）共用边界，但‌不融合成一个几何体‌。

适用于装配体分析，确保接触面传递载荷，避免“滑动”或“分离”假象 ‌‌

‌3. 模型归档与合并（多文件整合）‌

用于将多个子模型（如不同人建模的部分）合并为一个完整模型。

‌CDWRITE + CDREAD 命令‌

‌作用‌：将子模型导出为 ASCII 文件（CDWRITE），再读入主模型（CDREAD），自动处理编号冲突。

读入后建议用 ‌NUMCMP‌ 压缩编号，消除空号 ‌‌

‌关键区别总结‌

命令/操作 操作对象 主要目的 典型场景

‌Booleans > Add‌ 几何体 创建无缝整体几何 零件设计

‌Merge Items / NUMMRG‌ 有限元网格 建立节点连接，传递载荷 装配体分析、焊接模拟 ‌‌

‌VGLUE‌ 接触面 共享边界，不融合几何 多部件接触分析 ‌‌

✅ ‌建议优先使用 NUMMRG 而非布尔运算处理网格模型‌，因其更稳定且适用于已划分网格的情况 ‌‌
