ansys merge

在 ANSYS 中，‌Merge（合并）‌ 是一个用于处理几何或网格模型中重合、邻近或重复实体的重要操作，广泛应用于提升模型连续性与计算准确性。根据当前公开资料，其核心用途和操作方式如下：

‌Merge 的主要作用‌

‌合并重合节点/关键点/单元‌：消除因网格划分或几何导入产生的冗余实体，确保拓扑连续性。

‌建立连接关系‌：使原本独立划分网格的部件在接触边界处形成共节点，实现力与位移传递。

‌简化模型结构‌：减少体数或实体数，提升求解效率（尤其在复杂装配体中）。

⚠️ 注意：‌Merge 是对有限元模型（网格）的操作‌，而 ‌Booleans > Add（布尔相加）是对几何模型的操作‌，两者对象和目的不同 ‌‌

‌常用 Merge 操作路径‌

‌GUI 方式（经典 ANSYS Mechanical APDL）‌

路径：Main Menu → Preprocessor → Numbering Ctrls → Merge Items

步骤：

设置合并公差（TOLER），通常略大于重合实体间最大距离；

选择要合并的实体类型（如 Nodes、KeyPoints、Elements 等）；

点击 OK 执行合并 ‌‌

‌几何模型中合并重合点（DesignModeler/SpaceClaim）‌

进入 Geometry 模块 → Modify 功能区 → 选择 Merge 命令；

框选或选择重合几何点，设置合适 Tolerance，点击 Apply ‌‌

‌ANSYS 2024 R2 新增功能：Body Merge‌

可将具有共享面的多个实体自动合并为一个体；


若已划分网格，网格也会被同步合并，适用于复杂零件简化 ‌‌

‌Merge vs. 其他连接方式‌

方法 操作对象 功能 适用阶段

‌Merge Items‌ 有限元模型（节点、单元等） 合并重合/近邻实体，建立共节点连接 网格划分后

‌Booleans > Add‌ 几何模型（体、面） 融合成单一几何体，无接缝 几何建模阶段

‌Glue / Overlap‌ 几何模型 粘接或搭接，保留独立体但建立连接 几何建模阶段 ‌‌

✅ ‌推荐优先使用 Merge 而非布尔运算‌，因其更稳定、适用于复杂或导入模型 ‌‌

‌注意事项‌

合并前务必设置合理的 ‌Tolerance（公差）‌，过小无法捕捉重合点，过大可能误合并非目标实体 ‌‌

Merge 不改变模型几何形状，仅优化拓扑结构 ‌‌

对于不同自由度单元（如梁单元与实体单元），ANSYS 会自动处理自由度匹配，类似耦合方式 ‌‌

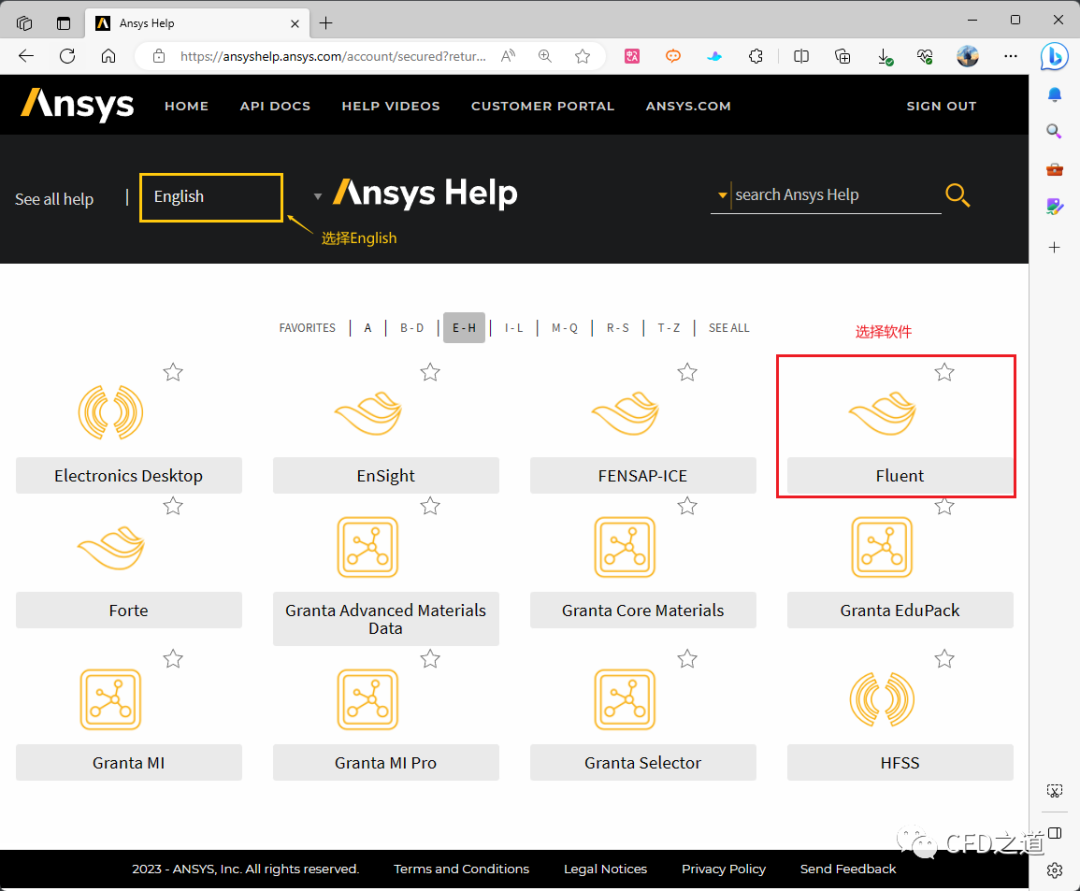

如需进一步操作指导，可参考官方教程或 ANSYS 帮助文档。
