ansys中antype命令的作用

在 ANSYS 中，‌ANTYPE 命令用于指定分析类型‌，即定义当前求解过程所采用的物理行为或计算方法。该命令通常在 /SOLU 模块下使用，是设置分析类型的关键步骤。

‌ANTYPE 命令的基本作用‌

‌设定分析类型‌：如静力分析、模态分析、谐响应分析等。

‌控制求解器行为‌：不同分析类型对应不同的求解算法和输出选项。

‌支持重启动分析‌：可通过 ANTYPE, REST 实现从先前分析结果继续计算。

‌常用分析类型（Antype 参数）‌

‌STATIC‌（或 0）：‌静力分析‌，用于计算结构在静态载荷下的响应。

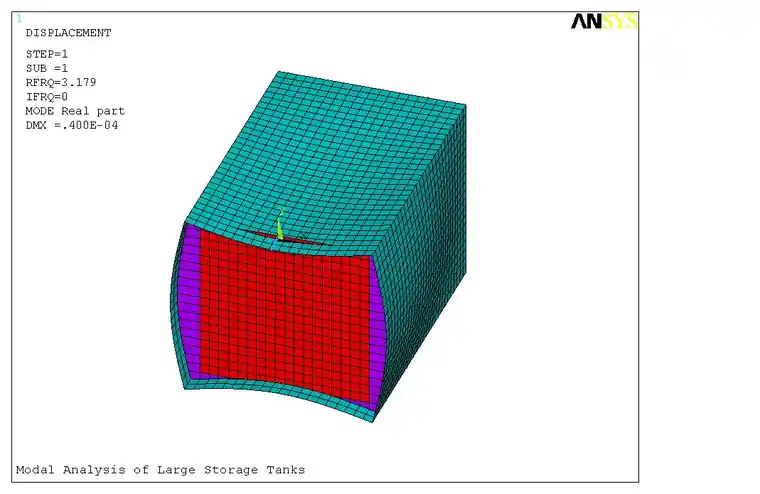

‌MODAL‌（或 1）：‌模态分析‌，用于提取结构的固有频率和振型。

‌HARMIC‌（或 3）：‌谐响应分析‌，用于分析结构对随时间正弦变化载荷的稳态响应。

‌TRANS‌（或 4）：‌瞬态动力学分析‌，用于计算结构随时间变化的载荷下的动态响应。


‌BUCKLE‌（或 5）：‌屈曲分析‌，用于确定结构失稳的临界载荷。

‌REST‌（或 6）：‌重启动分析‌，用于从先前保存的分析结果继续计算 ‌‌

注：部分资料中分析类型可用数字（如 0 表示静力）或字符串（如 "STATIC"）表示，两者等效 ‌‌

‌完整语法格式‌

apdl

ANTYPE, Antype, Status, LDSTEP, SUBSTEP, Action

‌Antype‌：分析类型（如 STATIC, MODAL 等）。

‌Status‌：分析状态（如 NEW 新分析，REST 重启动），默认为 NEW。


‌LDSTEP, SUBSTEP‌：重启动时指定从第几载荷步、子步恢复。

‌Action‌：重启动时的操作选项（如 CONTINUE, ENDSTEP）‌‌

‌典型应用场景示例‌

‌静力分析‌：

apdl

/SOLU

ANTYPE, STATIC

‌模态分析‌：

apdl


/SOLU

ANTYPE, MODAL

‌重启动分析‌（从第 2 载荷步第 3 子步继续）：

apdl

/SOLU

ANTYPE, REST, , 2,

‌注意事项‌

ANTYPE 必须在 /SOLU 模块中使用，否则无效。

每次执行 ANTYPE 会重置分析环境，因此若需连续进行多种分析（如静力 + 模态），需分别设置。

重启动分析前需确保已有 .RST、.RTH 等结果文件，并通过 ANTYPE, REST 正确指定恢复点 ‌‌

如需进一步了解 ANSYS APDL 命令体系，可参考官方文档或权威教程，例如 ANSYS APDL 命令手册 ‌‌
