在 ANSYS 中旋转模型，根据所使用的模块（经典 ANSYS 或 ANSYS Workbench）和操作对象（整体模型、面、体等），方法有所不同。以下是主流且实用的操作方式：一、ANSYS Workbench（DesignModeler）中旋转模型
适用于几何建模阶段对整个模型或局部体进行旋转。
绕坐标轴旋转：在 Tree Outline 中选中要旋转的 Body 或 Feature。
在 Details View 中找到 Transform → Rotation。
输入绕 X、Y 或 Z 轴的旋转角度（单位：度）。
绕自定义轴旋转（需先创建坐标系）：点击 Create → Coordinate System，定义原点和方向，使某轴（如 Z 轴）与所需旋转轴重合。
选中模型体，在 Transform 中选择刚创建的坐标系作为 Reference Coordinate System。
设置旋转角度即可。
⚠️ 注意：Workbench 中的旋转是对几何体的直接变换，不同于加载中的“旋转边界条件”
二、经典 ANSYS（APDL）中旋转模型
适用于命令行或 GUI 操作，支持绕任意点/轴旋转。
绕全局坐标轴旋转（如绕 Y 轴旋转 90°）：设置当前坐标系为圆柱坐标系（如绕 Y 轴旋转用 CSYS=5）：apdl
csys,
选择实体（如面、体），执行移动（Move）操作，输入角度值：apdl
CMSEL, S, ALL
CM, ALL, ALL
MOVE, , , , , DY, -
绕任意点旋转（使用 VROTAT 命令）：创建旋转轴上的两个关键点（P1 和 P2）：apdl
K, 100, X1, Y1, Z1 ! 旋转轴上一点
K, 101, X2, Y2, Z2 ! 旋转轴上另一点（确定方向）
执行旋转（假设旋转体编号为 1，绕 P100-P101 轴转 180°）：apdl
VROTAT, 1, , , , , , 100, 101, 180,
✅ 该方法适用于复杂旋转，原始体保留，生成新旋转体
三、旋转单个面（适用于经典 ANSYS）
GUI 操作：选择目标面：Main Menu > Preprocessor > Modeling > Select > Entities，设为 Areas。
执行旋转：Main Menu > Preprocessor > Modeling > Operate > Rotate > Areas。
定义旋转轴（Global Cartesian 或 By Vector）。
输入角度（如 90°），点击 OK
命令方式（AROTATE）：apdl
AROTATE, NA1, NA2, NINC, THETA, PHI, XCENT, YCENT, ZCENT
其中 THETA 为绕 Z 轴的旋转角，(XCENT, YCENT, ZCENT) 为旋转中心坐标
四、实用技巧
备份模型：旋转前建议保存副本，避免误操作
检查坐标系：旋转结果高度依赖当前坐标系，务必确认 CSYS 设置正确
使用工作平面（WP）：可通过 Utility Menu > Workplane > Display Workplane 调整 WP 方向，再以 WP 为基准旋转
视图旋转 ≠ 模型旋转：鼠标中键旋转是改变视角，不影响模型坐标；模型旋转需通过上述命令或变换功能

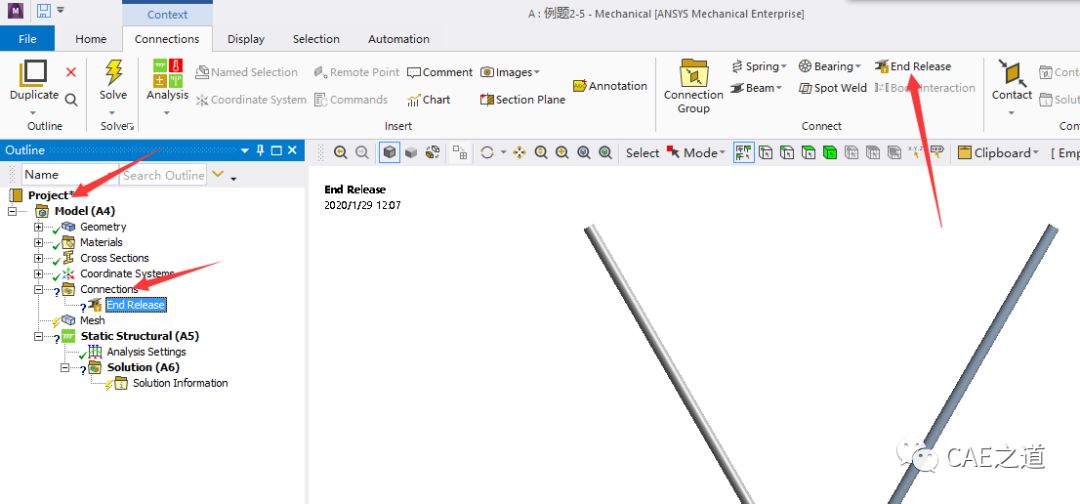

如需进一步区分是 几何变换 还是 物理加载（如转动副），可参考
中的旋转加载方法。若使用的是 Fluent 进行旋转流场模拟，则需在流体区域启用 Frame Motion 并指定旋转轴与转速
