ansys面怎么旋转

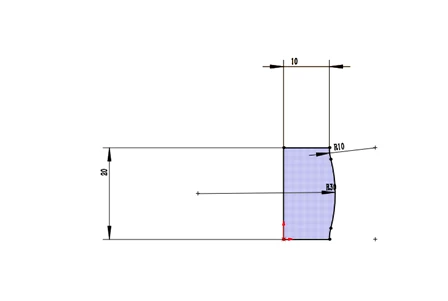

在 ANSYS 中旋转一个面（Area），主要通过 ‌AROTATE 命令‌ 或 ‌GUI 操作路径‌ 实现。以下是两种常用方法：

‌1. GUI 图形界面操作（适用于 Workbench 或 Mechanical）‌

‌选择目标面‌：

菜单栏依次点击：‌Select → Entities‌

在弹出窗口中，设置 ‌Entity Type 为 “Areas”‌，选择方式为 ‌“By Num/Pick”‌，然后在图形窗口中点击要旋转的面 → 点击 ‌OK‌。

‌执行旋转命令‌：

菜单栏依次点击：‌Modeling → Operate → Rotate → Areas‌

‌定义旋转参数‌：


在弹出对话框中：

‌旋转轴‌：可选 Global Cartesian 的 X/Y/Z 轴，或通过 “By Vector” 自定义旋转轴方向。

‌旋转角度‌：输入所需角度（如 90°）。

‌旋转中心‌（若需绕非原点轴旋转）：输入旋转轴上一点的坐标（XCENT, YCENT, ZCENT）。

‌确认操作‌：点击 ‌OK‌ 完成旋转。

此方法适用于 ANSYS Mechanical APDL 环境下的建模操作 ‌‌

‌2. APDL 命令行方式（推荐用于脚本或批量操作）‌


使用 ‌AROTATE 命令‌，语法如下：

apdl

AROTATE, NA1, NA2, NINC, THETA, PHI, XCENT, YCENT, ZCENT

‌NA1, NA2, NINC‌：选择面的范围（如 1, 5, 1 表示选面 1 到 5，步长为 1）。

‌THETA‌：绕 ‌Z 轴‌ 的旋转角度（单位：度）。

‌PHI‌：绕 ‌X 轴‌ 的旋转角度（用于定义旋转轴方向）。

‌XCENT, YCENT, ZCENT‌：旋转轴通过的参考点坐标（即旋转中心）。

示例：将面 1 绕全局 Z 轴旋转 45°，以原点 (0,0,0) 为旋转中心：


apdl

AROTATE, 1, 1, 1, 45, 0, 0, 0,

若需绕任意轴旋转，建议先通过 ‌CSYS 命令‌ 切换到局部坐标系，使该轴与 Z 轴对齐，再使用 AROTATE ‌‌

‌补充说明‌

若需‌绕非坐标轴的任意轴旋转‌，可先创建局部坐标系（如圆柱坐标系），使其 Z 轴与目标旋转轴重合，再执行旋转 ‌‌

在 ‌DesignModeler 或 SpaceClaim‌ 中（ANSYS Workbench 前处理模块），可直接使用 ‌“Rotate” 工具‌，选择面后指定轴和角度 ‌‌

如需进一步操作示例或视频演示，可参考官方教程：ANSYS官方学习资源。
