ansys怎么合并体

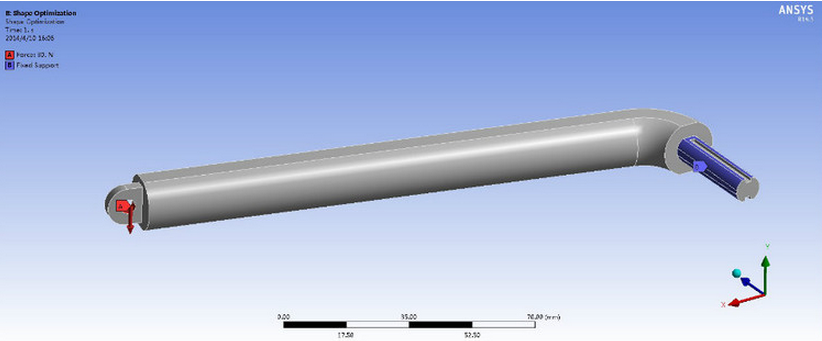

在 ANSYS 中合并多个实体（体）主要通过 ‌布尔运算‌ 或 ‌共享拓扑/粘结‌ 实现，具体方法取决于是否需要永久融合几何体或仅实现网格连续性。以下是主流操作方式：

‌一、几何模块中永久合并（推荐用于简化模型）‌

适用于需将多个实体融合为‌单一几何体‌，常用于减少接触设置或简化网格划分。

‌在 SpaceClaim 中‌：

打开几何文件，按住 ‌Ctrl‌ 选择多个要合并的实体。

切换到 ‌“设计”选项卡‌ → ‌“组合”组‌ → 点击 ‌“合并”‌（Union）。

合并后结构树中仅保留一个实体。

‌在 DesignModeler 中‌：

确保所有实体属于同一 Part（否则先右键选择 ‌“Form New Part”‌）。

菜单栏选择 ‌Create → Boolean → Unite‌。

指定 ‌Target Body‌（基准体）和 ‌Tool Bodies‌（待合并体），点击 ‌Generate‌。


✅ ‌前提条件‌：实体必须‌接触或重叠‌，否则布尔运算可能失败。若存在微小间隙，可先使用 ‌“Fill”‌ 或 ‌“Move Face”‌ 工具调整‌‌

‌二、非永久合并（保留原始零件但实现连续网格）‌

适用于需保留零件独立性（如后续参数化修改），但要求网格节点共享。

‌使用 Shared Topology（共享拓扑）‌：

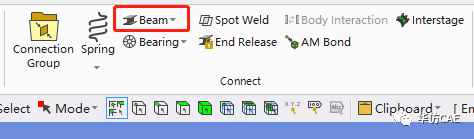

在 Workbench 的 ‌Model‌ 模块中，右键 ‌Geometry → Insert → Shared Topology‌。

设置 ‌Tolerance‌（默认通常足够）和 ‌Type‌（推荐 Automatic）。

更新后，系统自动在重合面/边生成连续网格‌‌

‌使用粘结（Glue）布尔运算‌：

在 APDL 中使用 ‌VGLUE‌（粘结体）或 ‌AGLUE‌（粘结面）命令。


在图形界面（如 SCDM）中，选择 ‌Combine → Glue‌。

特点：‌不减少实体数量‌，但共享边界，确保力和位移连续传递‌‌

‌三、其他相关操作‌

‌合并重合节点（网格层面）‌：

使用命令 ‌NUMMRG ALL‌ 合并空间位置重合的节点。

后续建议执行 ‌NUMCMP‌ 压缩编号，避免空号干扰‌‌

‌新功能（ANSYS 2024 R2 起）‌：

引入 ‌Body Merge‌ 功能，可直接合并具有共享面的实体，且‌自动合并已划分的网格‌‌‌


‌四、注意事项‌

‌布尔失败常见原因‌：

几何存在微小间隙、重叠或小特征（如倒角、小孔）。

解决方法：启用 ‌“Patch Independent”‌ 或使用 ‌“Remove Small Faces”‌ 清理几何‌‌

‌验证合并结果‌：

检查结构树中实体数量是否减少。

使用 ‌Section Plane‌ 剖切查看内部是否无分界面。

查看网格是否连续（无接触单元）‌‌
